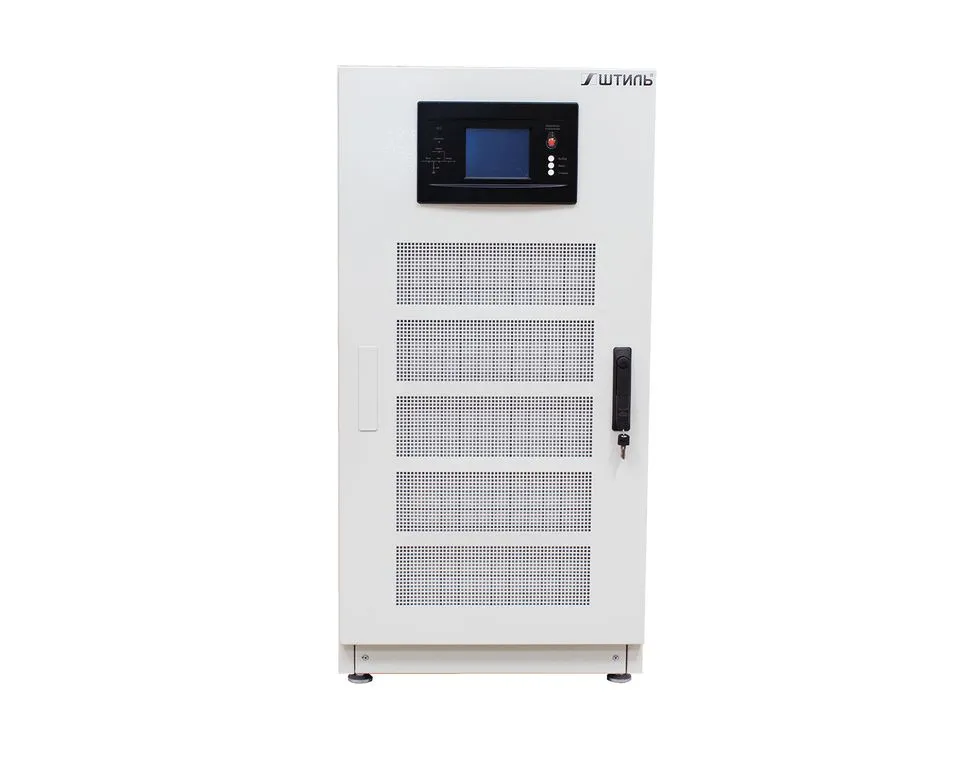

Модульный трехфазный ИБП Штиль SM030(3x10) 30 кВА

Технические характеристики Модульный трехфазный ИБП Штиль SM030(3x10) 30 кВА

Производитель

Штиль

Номинальное входное напряжение, В

380/400/415

Диапазон входного напряжения

130-275/228-478 В

Входной коэффициент мощности

0,99

Мощность, ВА

30000

Макс мощность Вт:

27000

Выходной коэффициент мощности

0,9

Крест-фактор

3:1

КПД

99%, от электросети, %,в режиме on-line : 95%, в автономном режиме:95%

Перегрузочная способность

110% — до 1 часа 125% — до 10 минут 150% — до 1 минуты 150% — до 200 мс

Интерфейсы и управление

«Сухие» контакты,Ethernet, RS-232,RS-485

ЖК-дисплей

цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий

Функция холодного старта

есть

Габариты без упаковки

1200х600х992

Температура работы, °С

0-40℃

Допустимая влажность

0-95% (без конденсата)

Высота над уровнем моря

до 3000 м над уровнем моря

Температура хранения

от -40 до +70

Степень защиты

IP20

Топология

on-line (с двойным преобразованием)

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Форма волны на выходе

Чистая синусоидальная волна

Охлаждение

принудительное (вентиляторное)

Количество фаз

3 фазы - вход, 3 фазы - выход

Форм-фактор

шкафной

Тип батареи

внешние (опция),герметичные, необслуживаемые, свинцово-кислотные

Диапазон частот

40–70 Гц

Время переключения в автономный режим из режима on-line, мс

0

Плавный пуск

да

Номинальная частота

50/60Hz

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Совместимость с генератором

да

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Гармоническое искажение

< 1,5 при линейной нагрузке, < 5 при нелинейной нагрузке

Максимальный выходной ток, А

46

Номинальное выходное напряжение переменного тока, В

380/400/415

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Переходная характеристика

< 5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

< 30 мс для ступенчатой нагрузки (0%-100%-0%)

Время переключения в автономный режим из режима ECO, мс

переключение с синхронизацией: 0

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Количество внешних АБ 12В, шт.

40

Номинальный ток по цепи АБ, А

71

Номинальный ток заряда встроенного ЗУ, А

10% от мощности ИБП (диапазон выбора: 1-20%)

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Интерфейс работы с ДГУ

да

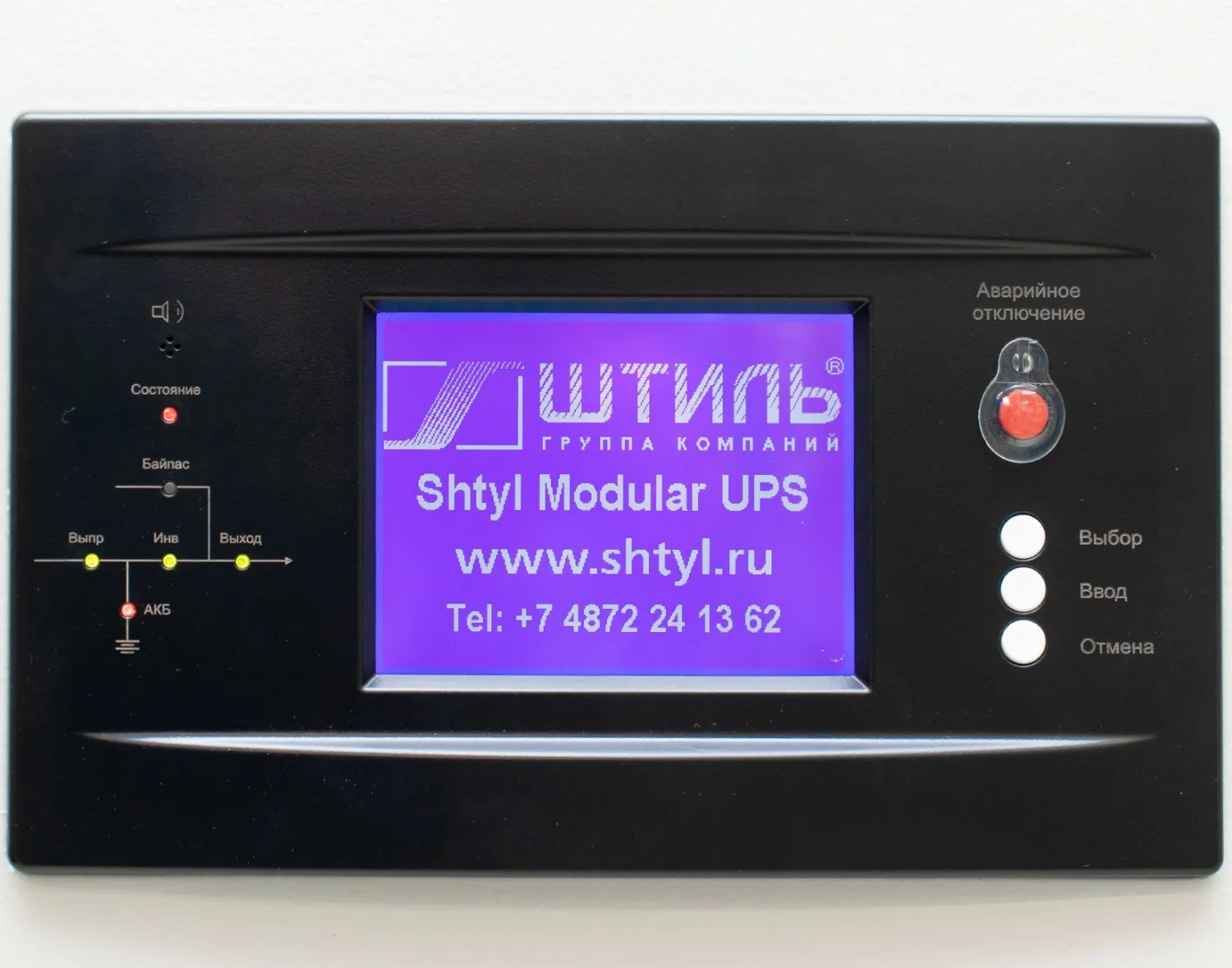

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

Параллельная работа

до 3 шт. (опция)

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Завод кабелей

снизу

Входная сеть

шины

Нагрузка (выходные разъёмы)

шины

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс
