Монтаж турникет-трипода Turbosky TP-4 (TT) в частной школе ООО ФЁРСТ СКУЛ

Оборудование: Турникет-трипод Turbosky TP-4 (TT)

Объект: Частная школа ООО ФЁРСТ СКУЛ

1. Подготовительный этап

Проведена распаковка оборудования, визуальный осмотр на механические повреждения и проверка комплектности. Всё в норме. Подготовлен инструмент (перфоратор, свёрла, ключи, уровень, рулетка, кабели, крепёж).

2. Подготовка места установки

Осмотрена площадка – пол ровный, горизонтальный, толщина стяжки достаточна для надёжного крепления.

3. Разметка и сверление

Турникет выставлен вертикально на месте монтажа, по его нижней плите выполнена разметка отверстий. Просверлены отверстия в бетоне под анкерные болты, установлены гильзы.

4. Прокладка кабелей

К месту установки заведены кабели:

питания 220 В,
связи с пультом управления,
подключения к системе контроля доступа.

Кабели уложены аккуратно, с запасом длины (около 1 м) для удобства разделки и подключения. Вывод кабелей совмещён с технологическим отверстием в основании стойки.

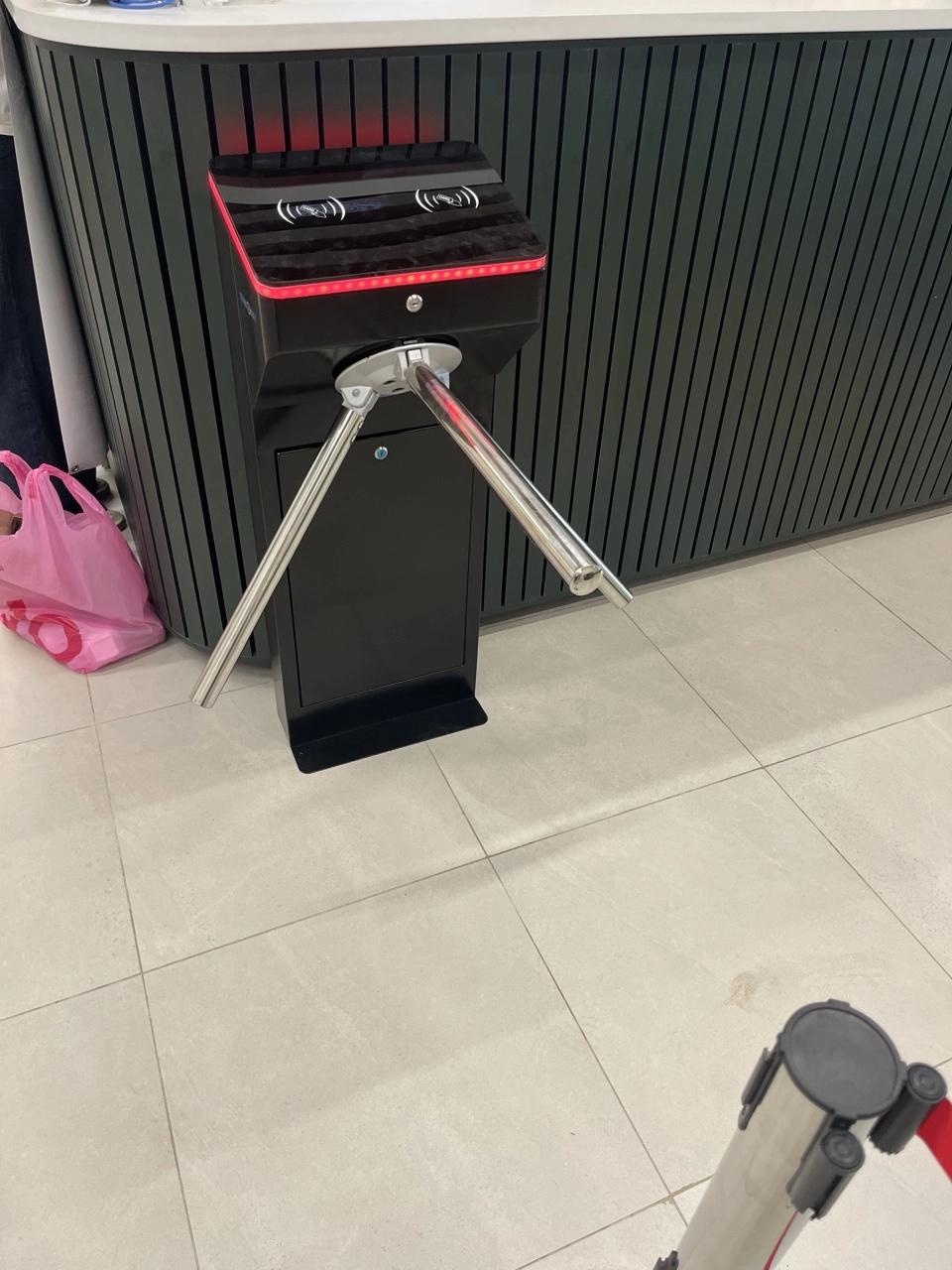

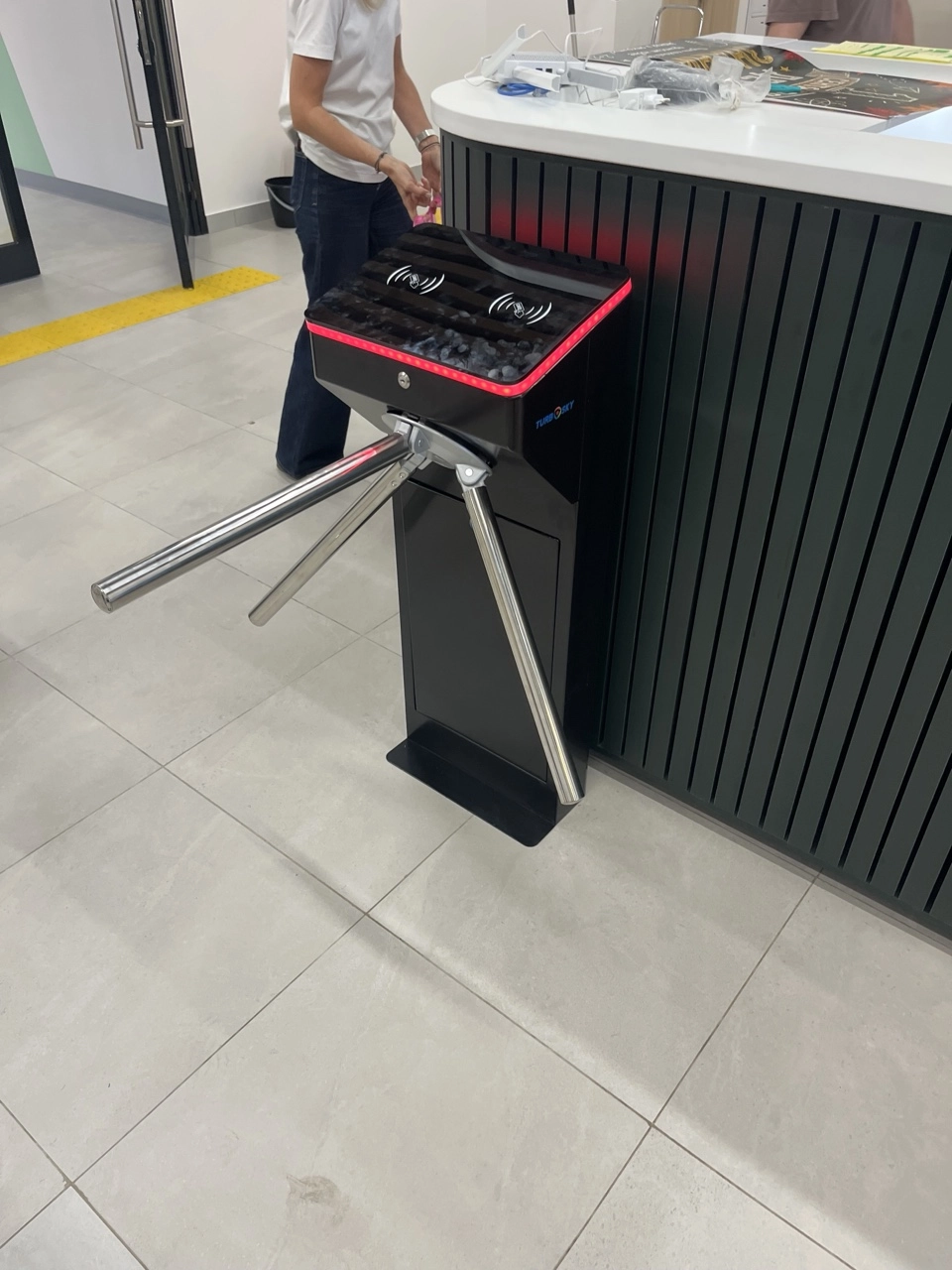

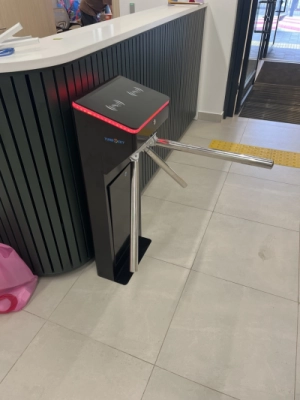

5. Установка и крепление турникета

Турникет установлен на подготовленное место, кабели пропущены внутрь стойки. Крепёжные отверстия совмещены с просверленными в полу, затянуты анкерные болты. Горизонтальность выверена уровнем.

6. Сборка механической части

Поводки ступицы разложены вручную, ступица надета на центральный вал, совмещены отверстия, ступица зафиксирована тремя винтами.

7. Электрические подключения

При отключённом питании выполнено подключение силового кабеля и сигнальных линий к клеммам внутри стойки.

8. Проверка работоспособности

После сборки и подключения проведены тесты:
