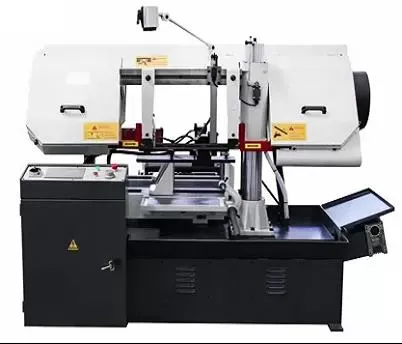

Автоматический ленточнопильный станок колонного типа Stalex BS-5040
Автоматический одностоечный ленточнопильный станок Stalex BS-5040 предназначен для высокоточной резки труб и сплошных металлических заготовок. Технические характеристики позволяют обрабатывать круглый прокат диаметром до 300 мм и прямоугольные профили сечением до 500×300 мм с резанием под прямым углом. Конструкция базируется на одной вертикальной колонне большого диаметра, служащей направляющей для перемещения горизонтальной пильной рамы, выполненной в виде сварной стальной конструкции.
Управление стайком реализовано в двух режимах. В ручном режиме оператор последовательно активирует каждую операцию с помощью кнопок. В автоматическом цикле устройство самостоятельно выполняет полную последовательность: зажим заготовки гидравлическими тисками, подачу материала, запуск пилы, опускание рамы, резание, остановку привода, подъём рамы и раскрытие тисков. Оператору достаточно настроить концевой ограничитель на требуемую длину деталей, обеспечить подачу заготовок и нажать кнопку «Пуск».
Ключевые элементы и технические решения:
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок фиксированный – 90°.
- Максимальная величина единичного хода подающих гидравлических тисков составляет 500 мм.
- Длина подачи и позиционирование подвижных тисков задаются через систему ЧПУ.
- Гидравлические тиски с механизмом быстрого зажима обеспечивают надёжную фиксацию материала.
- В комплект входят гидравлические прижимы для пакетной резки.
- Привод станка осуществляется трёхфазным электродвигателем.
- Предохранительные концевые выключатели на кожухе маховика отключают станок при повреждении пильной ленты.
- Точная регулировка полотна с использованием конических подшипников и твердосплавных пластин исключает люфты в вертикальной плоскости.
- Регулируемая подача смазочно-охлаждающей жидкости обеспечивает смазку и охлаждение полотна.
- Предусмотрены четыре фиксированные скорости вращения пильной ленты.
- Рабочая зона оборудована подсветкой.
- Дисковая щётка, приводимая движением полотна, очищает ленту от стружки.
- Реализована функция быстрого подвода пильного полотна к заготовке.
- По завершении резания станок автоматически отключается.
- Управление осуществляется через сенсорный дисплей.
- Для удаления стружки предусмотрен шнековый конвейер.
