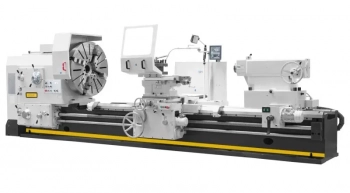

Токарно-винторезный станок STALEX D2000/5000

Технические характеристики Токарно-винторезный станок STALEX D2000/5000

Частота вращения шпинделя(плавно).

2 -200/2,5-200 об/мин

Габаритные размеры Д х Ш х В

8100х2200х2400 мм

Максимальный диаметр обработки над станиной

2000 мм

Конус шпинделя

ISO A2-15

Конус пиноли задней бабки

MT-6

Максимальный диаметр обработки: над поперечным суппортом

1600 мм

Ширина станины

1100 мм

Макс. масса детали, обрабатываемой в центрах

10 000 кг

Расстояние между центрами

5000 мм

4-х кулачковая планшайба

1600 мм

Проходное отверстие шпинделя

130 мм

Ход по оси X

1020 мм

Ход по оси Z

4800 мм

Ход по оси z-1

200 мм

Продольная подача ось X

0,064-12 мм/об

Поперечная подача ось Z

0,032-6 мм/об

Подача верхних салазок z-1

0,016-3 мм/ об

Метрическая резьба,56

1-120 мм

Диаметральная резьба, 56

30-1/4 DP

Дюймовая резьба,56

1/2-60 TPI

Модульная резьба,56

0,5-60 мм

Максимальный размер инструмента

45х45 мм

Угол поворота резцедержателя

180º

Ускор. перем. продольного суппорта ось Z

3,740 мм/мин

Ускор. перем. поперечного суппорта ось X

1,870 мм/мин

Максимальное усилие резания

4500 кг

Максимальный крутящий момент

12800 Nm

Ход пиноли задней бабки

300 мм

Диаметр пиноли задней бабки

200 мм

Мощность главного привода, кВт

30,0 кВт

Объем бака СОЖ

120 л

Объем масла в переднюю бабку и коробку передач

110 л

Объем масла в суппорт

12 л

Масса станка нетто/брутто

23 200 кг
