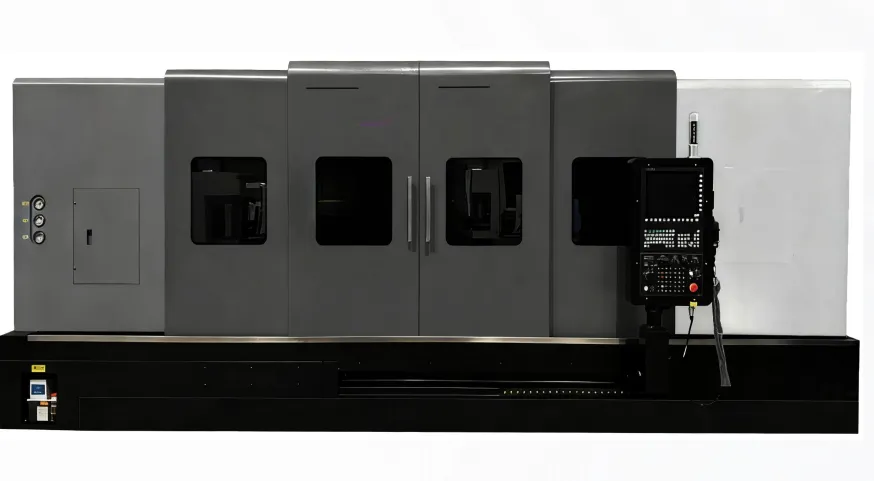

Токарный обрабатывающий центр с повышенной жесткостью Turbosky CRL700L

Технические характеристики Токарный обрабатывающий центр с повышенной жесткостью Turbosky CRL700L

Производитель

Turbosky

Мощность приводного инструмента, кВт

5,5 / 7,5 кВт

Номинальный крутящий момент

91,1 Н·м

Перемещение задней бабки, мм

1100 / 1600 / 2100 / 3100 / 4100 / 5100 мм

Размер гидравлического патрона, дюйм

12 / 15 / 18 / 21 / 24 дюйма

Быстрая подача по оси Y, м/мин

10 мм/мин

Передаточное отношение шпинделя

1:3

Передаточное отношение шпинделя (опциональный редуктор)

1:8

Размер инструмента

32 × 32 мм

Диаметр расточного инструмента, мм

50 мм

Скорость приводного инструмента, об/мин

BMT65 (4000 об/мин)

Время поворота револьверной головки

0,5 с

Направляющие задней бабки

Высокочастотная закалка; расширенная контактная поверхность; ручная шабровка

Макс. мощность шпинделя

30 кВт

Макс. крутящий момент шпинделя

2176 Н·м

Мощность револьверной головки с приводом

5,5 кВт

Макс. крутящий момент (противошпиндель)

227 Н·м

Мощность, Вт

22 000 Вт (из 22 кВт); 30 000 Вт (из 30 кВт), в зависимости от варианта шпинделя

Сквозное отверстие главного шпинделя

φ88 / φ105 / φ132 мм

Диаметр подшипника шпинделя (передний)

φ88 / φ105 / φ132 мм

Тип привода задней бабки

Гидравлическая, программируемая, автоматическая

Максимальная частота вращения контршпинделя, об/мин

4300 об/мин

Количество позиций револьверной головки

12

Конструкция станины с наклоном

45°

Макс. вращаемый диаметр, мм

φ680 мм

Максимальная частота вращения основного шпинделя, об/мин

3000 (A2-8, φ88); 2000 (A2-11, φ105); 1800 (A2-11, φ132); 1600 (A2-15, φ181); 1200 (A2-15, φ220)

Диаметр прутка, мм

φ75 (A2-8); φ90 (A2-11, φ105); φ120 (A2-11, φ132); φ166 (A2-15, φ181); φ220 (A2-15, φ220)

Перемещение по оси Y, мм

±75 мм

Мощность двигателя оси Y, кВт

3 кВт

Проходное отверстие контршпинделя, мм

66 мм

Мощность контршпинделя, кВт

22,15 кВт

Номинальная частота вращения

2320 об/мин

Точность главного шпинделя

≤0,003 мм

Наружный диаметр главного шпинделя

200 мм

Макс. длина заготовки, мм

5 м

Максимальный диаметр обработки над станиной

φ780 мм

Конус пиноли задней бабки

MT5 / MT6

Максимальный диаметр обработки: над поперечным суппортом

φ500 мм

Проходное отверстие шпинделя

φ88 (A2-8); φ105 и φ132 (A2-11); φ181 и φ220 (A2-15)

Ход по оси X

350 мм

Ход по оси Z

1000 / 1500 / 2000 / 3000 / 4000 / 5000 мм

Ускор. перем. продольного суппорта ось Z

16 мм/мин

Ускор. перем. поперечного суппорта ось X

16 мм/мин

Диаметр отверстия шпинделя, мм

φ88 (A2-8); φ105 и φ132 (A2-11); φ181 и φ220 (A2-15)

Диапазон скоростей шпинделя

1200–3000 об/мин

Торец шпинделя

A2-8 и A2-11

Максимальный крутящий момент

708 (1888) Н·м (A2-8 и A2-11, φ105); 816 (2176) Н·м (A2-11, φ132 и A2-15)

Диаметр проходного отверстия шпинделя, мм

φ220 мм

Диаметр пиноли задней бабки

150 / 160 мм

Мощность главного привода, кВт

22 [30] кВт
