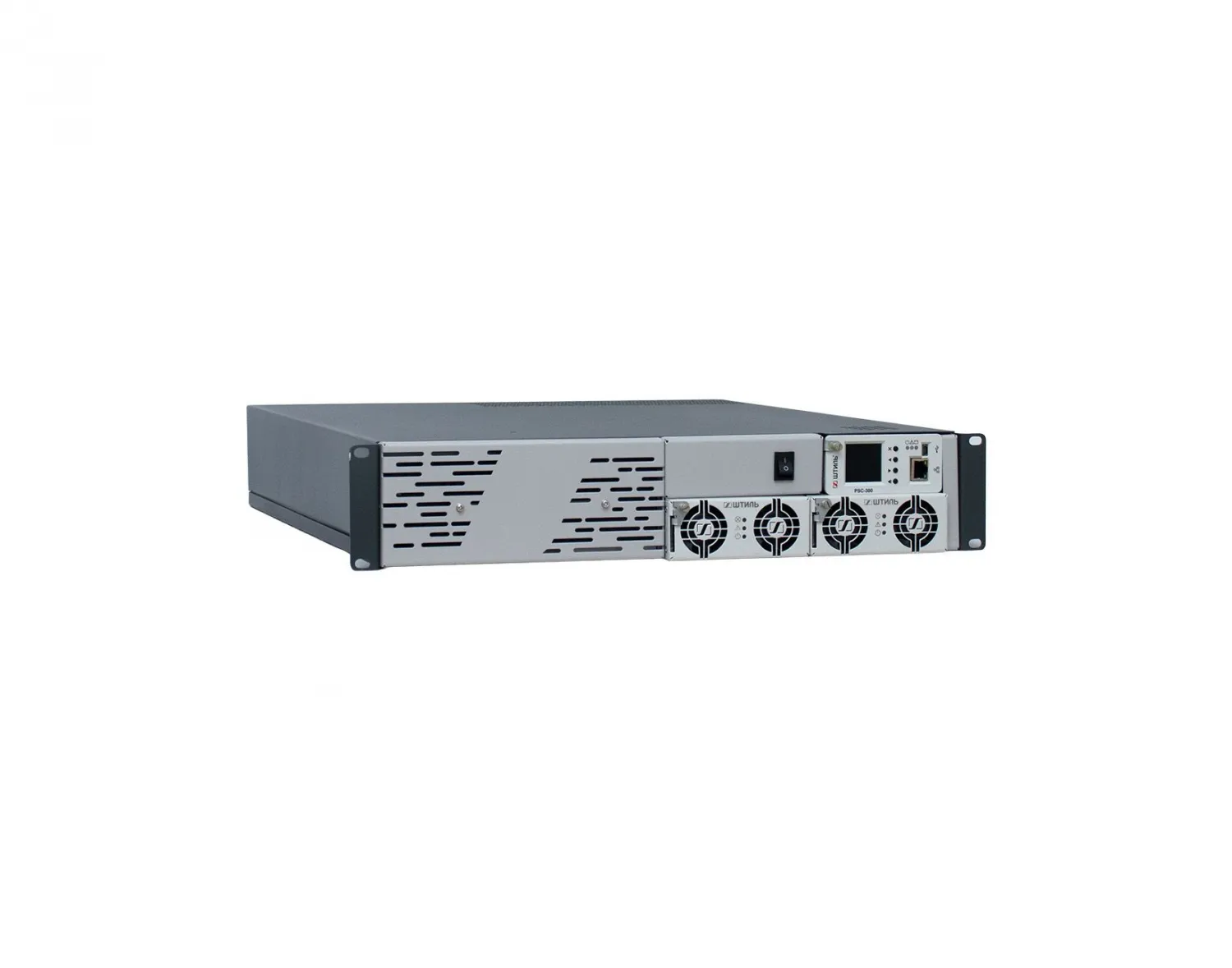

Онлайн ИБП Штиль Гарантир-1103R1 (1500 ВА /1200 Вт)

Устройство выполнено в формате 19-дюймовой стойки и обеспечивает полную мощность 1500 ВА (активная нагрузка до 1200 Вт). В основе конструкции лежат выпрямительно-инверторные модули TIR8/12, объединённые по принципу N+1 с возможностью оперативной замены без отключения нагрузки.

Оборудование предназначено для круглосуточного электроснабжения критического оборудования в сферах серверных, телекоммуникаций, промышленности и инженерных систем, гарантируя стабильность параметров питания в любых условиях.

Состав и принцип действия

Базовая комплектация включает один модуль TIR8/12. Реализована схема двойного преобразования, позволяющая корректировать входное напряжение в интервале 110–290 В без привлечения аккумуляторного резерва, безаварийно переключаться на батарейное питание при исчезновении сети и поддерживать на выходе синусоидальное напряжение с отклонением не более ±1,5%.

Монтаж и подключение

Установка производится в телекоммуникационный шкаф или стойку на направляющие с опорой на полку или кронштейны. Для подключения к сети используется разъём IEC-C20; выход на нагрузку — IEC-C19.

Автономный режим

Внутренний батарейный блок состоит из четырёх аккумуляторов общей ёмкостью 9 А·ч, обеспечивающих до 7 минут работы при 80% нагрузке. Зарядный канал рассчитан на напряжение 48 В и ток до 25 А.
