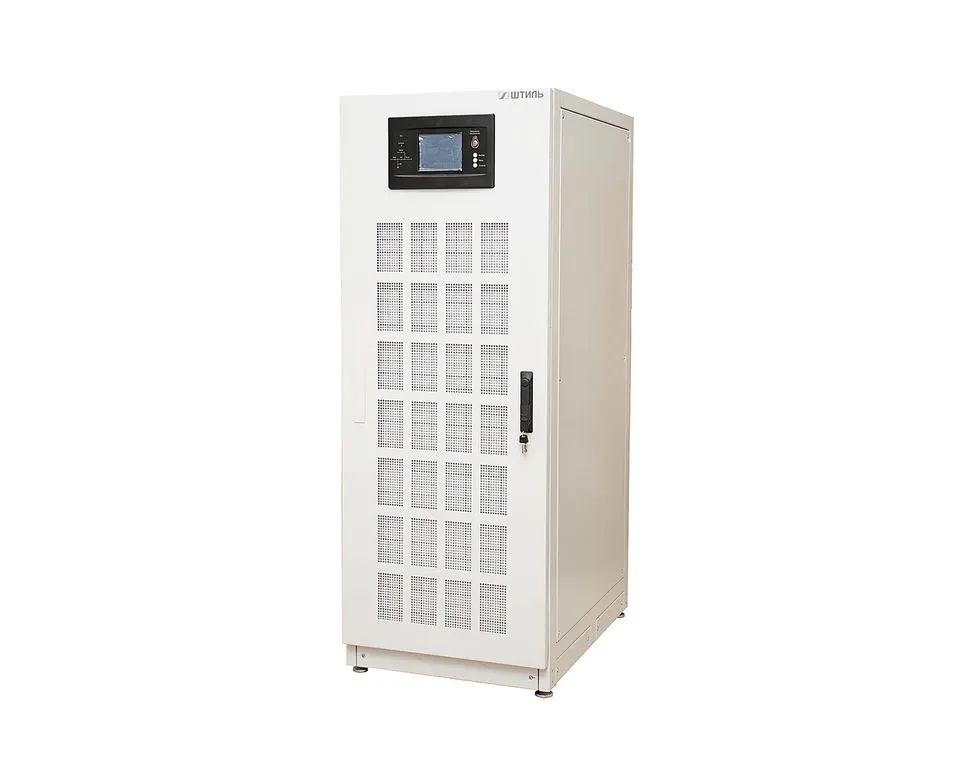

Модульный трехфазный ИБП Штиль SM120(6x20) 120 кВА

Технические характеристики Модульный трехфазный ИБП Штиль SM120(6x20) 120 кВА

Количество фаз

3 фазы - вход, 3 фазы - выход

Мощность, ВА

120000

Мощность

108 кВт

Топология

on-line (с двойным преобразованием)

Форм-фактор

шкафной

Плавный пуск

да

Входной ток заряда

330 А

Входной коэффициент мощности

0,99

Диапазон частот

40–70 Гц

Номинальная частота

50/60Hz

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Диапазон входного напряжения

130-275/228-478 В

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Номинальное входное напряжение, В

380/400/415

Совместимость с генератором

да

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Гармоническое искажение

< 1 при линейной нагрузке, < 6 при нелинейной нагрузке

Максимальный выходной ток, А

182

Номинальное выходное напряжение переменного тока, В

380/400/415

Форма волны на выходе

Чистая синусоидальная волна

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Выходной коэффициент мощности

0,9

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Переходная характеристика

< 5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

< 30 мс для ступенчатой нагрузки (0%-100%-0%)

Перегрузочная способность

110% — до 1 часа 125% — до 10 минут 150% — до 1 минуты 150% — до 200 мс

КПД

99%, от электросети, %,в режиме on-line : 95%, в автономном режиме:95%

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

переключение с синхронизацией: 0

Тип батареи

внешние (опция),герметичные, необслуживаемые, свинцово-кислотные

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Функция холодного старта

есть

Количество внешних АБ 12В, шт.

3

Номинальный ток заряда встроенного ЗУ, А

10% от мощности ИБП (диапазон выбора: 1-20%)

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Интерфейсы и управление

«Сухие» контакты,Ethernet, RS-232,RS-485

Интерфейс работы с ДГУ

да

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

Параллельная работа

до 3 шт. (опция)

ЖК-дисплей

цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Завод кабелей

снизу

Входная сеть

шины

Нагрузка (выходные разъёмы)

шины

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс

Температура работы, °С

0~40°C

Температура хранения

от -40 до +70

Охлаждение

принудительное (вентиляторное)

Допустимая влажность

0-95% (без конденсата)

Высота над уровнем моря

до 3000 м над уровнем моря

Степень защиты

IP20

Габариты без упаковки

1700х600х992

Вес нетто

151 кг
