Комплект ИБП Штиль SR1102L (2 кВА / 1,8 кВт) c АБ на 3,5 ч

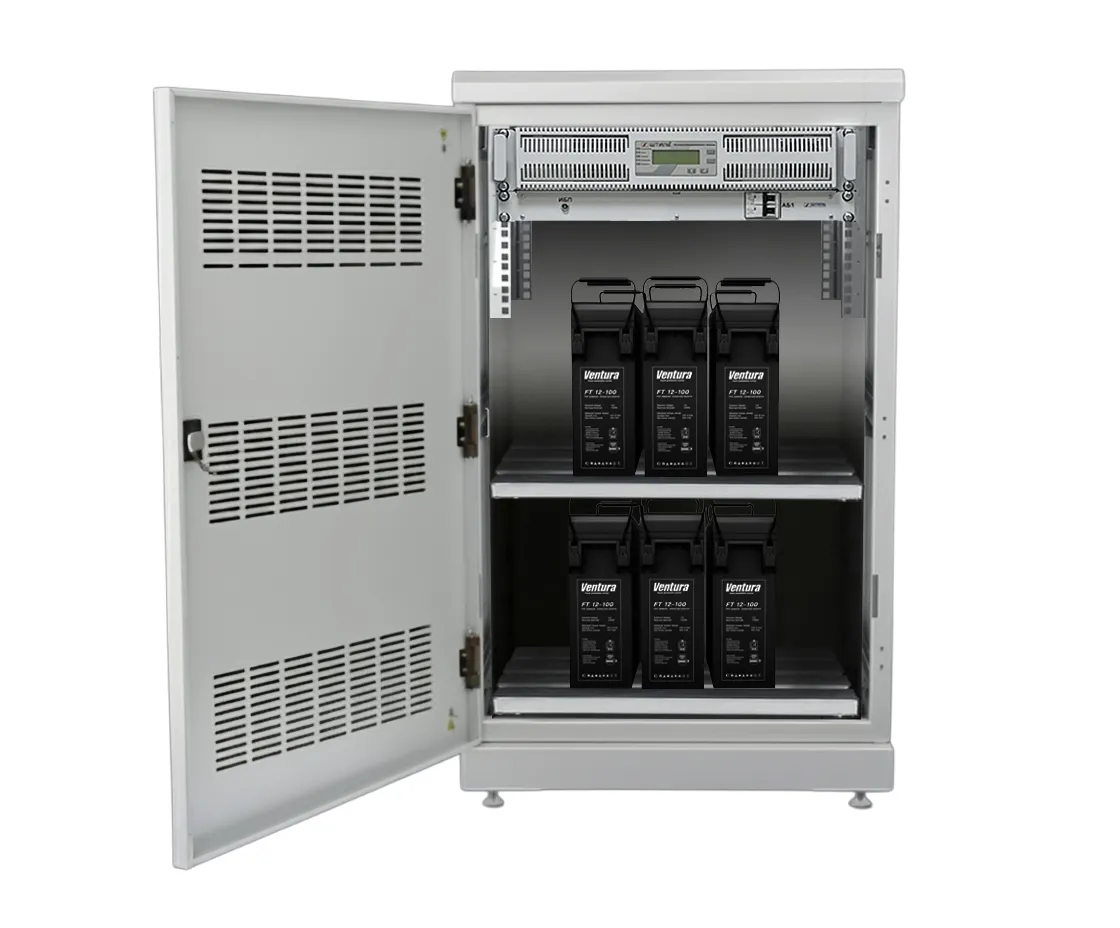

Готовое техническое решение для организации автономного питания и защиты от сетевых аномалий состоит из источника бесперебойного питания модели SR1102L, шести внешних аккумуляторных батарей ёмкостью 100 А·ч каждая и телекоммуникационного шкафа RTC-2401-01D2, обеспечивающего их размещение. Система рассчитана на непрерывное электроснабжение ответственных потребителей — серверного оборудования, вычислительной техники, сетевых устройств и систем видеонаблюдения — в течение 3,5 часов при загрузке инвертора на 80% от номинала. Для иных уровней загрузки точные данные по времени резервирования приведены в таблице, прилагаемой к эксплуатационной документации.
Помимо основной функции, устройство обеспечивает защиту подключённых приборов от импульсных скачков напряжения и высокочастотных помех. Модернизированный алгоритм коррекции коэффициента мощности гарантирует корректное взаимодействие с дизельными генераторными установками.
Принцип работы
Функционирование прибора базируется на двухступенчатой конверсии входного напряжения, позволяющей стабилизировать параметры сети в широком диапазоне от 90 до 295 В без использования аккумуляторного резерва, мгновенно переключать нагрузку на батарейное питание при пропадании внешнего напряжения или выходе его за допустимые пределы, а также подавать на нагрузку стабилизированное синусоидальное напряжение с погрешностью не более ±2%.
Монтаж и ввод в эксплуатацию
Комплект поставляется в частично собранном виде: внутри шкафа уже установлены ИБП, крепёжные детали, модуль защиты батарей и опорная полка. Пользователю требуется только разместить аккумуляторные батареи в предназначенных для них отсеках и выполнить их подключение согласно инструкции; все соединительные кабели входят в комплект поставки. Для подключения нагрузки на корпусе ИБП предусмотрены три розетки типа С13 и одна розетка С19; подвод питающего напряжения от сети выполняется через разъём С20.
Защитные функции
Устройство оснащено электронной системой блокировки короткого замыкания, длительной перегрузки по выходу и перегрева внутренних компонентов, с автоматическим восстановлением штатного режима после устранения неисправностей. Для подавления импульсных перенапряжений применён варистор с порогами срабатывания 2 кВ (между корпусом и проводом) и 1 кВ (между токоведущими линиями) при времени отклика 50 мкс. Входные ВЧ-фильтры подавляют кондуктивные помехи в диапазоне 150 кГц – 30 МГц, а выходные цепи защищают нагрузку от синфазных и дифференциальных помех с частотой до 2,5 кГц. При возникновении внутренних неисправностей предусмотрено отключение нагрузки либо её безразрывное переключение на питание от сети через встроенный байпас. Модуль защиты батарей BPM-03-C-B обеспечивает безопасность подключения и обслуживания аккумуляторного блока. Все управляющие и защитные контуры интегрированы в единую систему, гарантирующую сохранность оборудования и непрерывность его питания в широком диапазоне условий эксплуатации.
