Комплект ИБП Штиль SR1103L (3 кВА / 2,7 кВт) c АБ на 2 ч 50 мин

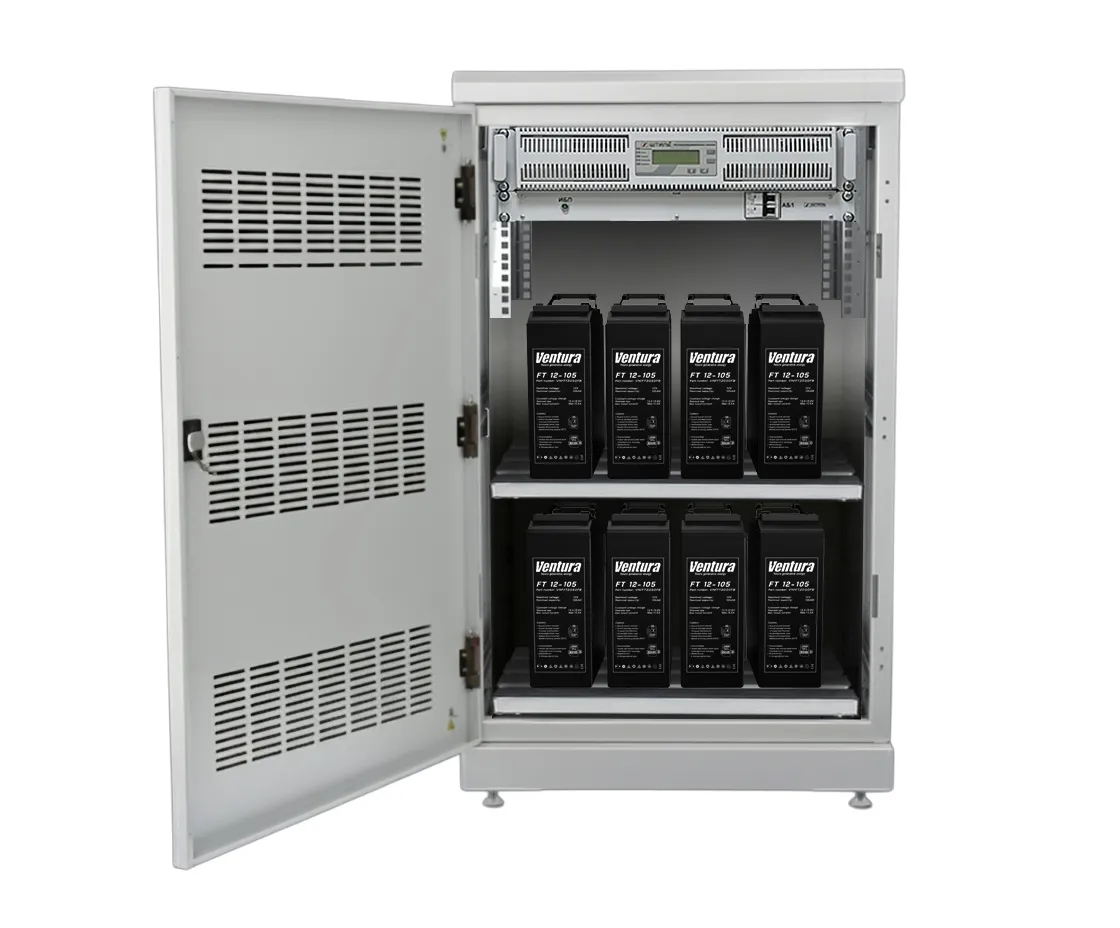

Готовый к эксплуатации комплект включает источник бесперебойного питания модели SR1103L, восемь внешних аккумуляторных элементов ёмкостью 100 А·ч каждый и телекоммуникационный шкаф RTC-2401-01D2, служащий для их размещения. Система гарантирует бесперебойную подачу энергии ответственным потребителям — серверному оборудованию, сетевым устройствам, видеоконтрольным комплексам — в течение 2 часов 50 минут при загрузке инвертора на 80% от номинальной мощности. Более детальные данные по времени резервирования для других режимов загрузки приведены в таблице, прилагаемой к эксплуатационной документации.
Помимо обеспечения автономного питания, прибор выполняет функцию защиты подключённой техники от импульсных скачков напряжения и высокочастотных помех. Усовершенствованный алгоритм коррекции коэффициента мощности гарантирует безаварийное взаимодействие с генераторными установками дизельного типа. В основе функционирования устройства лежит двухступенчатая конверсия входного напряжения, позволяющая стабилизировать сетевые параметры в интервале от 90 до 295 В без переключения на аккумуляторный резерв, мгновенно переводить нагрузку на батарейное питание при пропадании внешнего напряжения и подавать на потребителей синусоидальный сигнал с погрешностью не более ±2%.
Подготовка к работе и подключение
Поставка комплекта осуществляется в состоянии частичной заводской готовности: внутри шкафа уже закреплены источник питания, крепёжные элементы, модуль защиты батарей и опорная полка. Оператору необходимо лишь установить аккумуляторные батареи в предназначенные для них ячейки и выполнить их коммутацию согласно руководству; все соединительные кабели поставляются в комплекте. На корпусе ИБП для подключения нагрузки предусмотрены три розетки типа С13 и одна розетка С19; подвод питания от сети осуществляется через разъём С20.
Блоки защиты и фильтрации
Аппарат оборудован электронной системой предотвращения короткого замыкания, длительной перегрузки по выходу и внутреннего перегрева, с автоматическим восстановлением штатного режима после устранения неисправностей. Для нейтрализации импульсных выбросов напряжения установлен варисторный элемент с порогами срабатывания 2 кВ (относительно корпуса) и 1 кВ (между токоведущими линиями) с временем реакции 50 мкс. Входные высокочастотные фильтры ослабляют кондуктивные наводки в полосе 150 кГц – 30 МГц, а выходные цепи защищают нагрузку от синфазных и дифференциальных помех с частотой до 2,5 кГц. В случае внутренних сбоев предусмотрено отключение нагрузки либо её безразрывное переключение на сеть через встроенный байпас. Модуль защиты батарей BPM-03-C-B гарантирует безопасное подключение и обслуживание аккумуляторного массива.
Инструменты удалённого контроля
Для организации локального и дистанционного мониторинга состояния ИБП на задней панели предусмотрены слоты для установки дополнительных интерфейсных плат, поддерживающих RS-232 (Megatec), RS-485 (Modbus RTU/Штиль), USB, mini-USB, Ethernet (Web, SNMP, NTP, Modbus TCP, Штиль) и дискретные сигнальные контакты. С установленной платой наблюдение за параметрами осуществляется через веб-браузер или фирменное приложение Shtyl Device Manager (SDM). Интерфейсные модули приобретаются отдельно и не включены в базовую комплектацию. Все защитные и управляющие контуры объединены в единую архитектуру, обеспечивающую сохранность оборудования и непрерывность его питания в широком диапазоне эксплуатационных условий.
