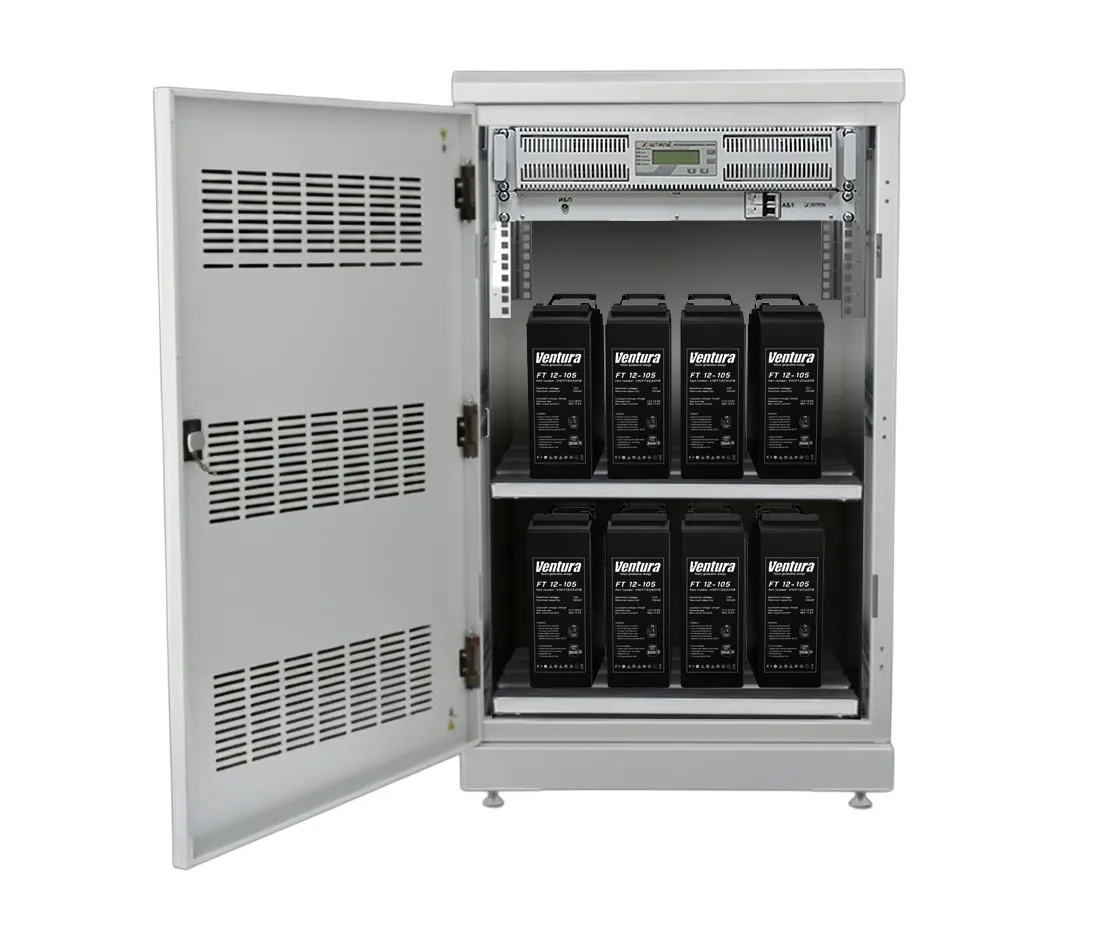

Комплект ИБП Штиль SR1103L (3 кВА / 2,7 кВт) c АБ на 3 ч
Инженерное решение для организации автономного электроснабжения и защиты ответственного оборудования объединяет источник бесперебойного питания модели SR1103L, восемь внешних аккумуляторных элементов ёмкостью 105 А·ч каждый и телекоммуникационный шкаф RTC-2401-01D2, выполняющий роль несущей конструкции. Система гарантирует непрерывное питание серверных стоек, вычислительных машин, сетевых устройств и видеоконтрольных комплексов на протяжении 3 часов при нагрузке инвертора, составляющей 80% от паспортной мощности. Детализированные показатели времени резервирования для иных режимов загрузки приведены в таблице, прилагаемой к руководству по эксплуатации.
Помимо функции резервирования, устройство эффективно защищает подключённую технику от импульсных перенапряжений и высокочастотных помех, увеличивая надёжность работы оборудования. Оптимизированный алгоритм коррекции коэффициента мощности обеспечивает стабильное взаимодействие с генераторными установками дизельного типа. В основе функционирования прибора лежит двухступенчатая конверсия входного напряжения, позволяющая стабилизировать сетевые параметры в интервале от 90 до 295 В без перехода на аккумуляторный резерв, мгновенно переключать нагрузку на питание от батарей при пропадании внешнего напряжения и формировать на выходе синусоидальный сигнал с погрешностью не более ±2%.
Монтаж и коммутация
Комплект поставляется в состоянии частичной заводской готовности: внутри шкафа уже закреплены источник питания, крепёжные детали, модуль защиты батарей и опорная полка. Пользователю достаточно установить аккумуляторные батареи в предназначенные для них ячейки и выполнить их коммутацию согласно прилагаемой инструкции; все соединительные кабели поставляются в комплекте. Для подключения нагрузки на корпусе ИБП предусмотрены три розетки типа С13 и одна розетка С19; подвод питающего напряжения от сети осуществляется через разъём С20.
Защитные системы и фильтрация
Аппарат оснащён электронной блокировкой короткого замыкания, длительной перегрузки по выходу и перегрева внутренних компонентов, с автоматическим восстановлением штатного режима после устранения причин сбоя. Для гашения импульсных выбросов напряжения применён варистор с порогами срабатывания 2 кВ между корпусом и проводом и 1 кВ между токоведущими линиями при времени реакции 50 мкс. Входные высокочастотные фильтры подавляют кондуктивные помехи в диапазоне 150 кГц – 30 МГц, а выходные цепи защищают нагрузку от синфазных и дифференциальных помех с частотой до 2,5 кГц. При возникновении внутренних неисправностей предусмотрено отключение нагрузки либо её безразрывное переключение на питание от сети через встроенный байпас. Модуль защиты батарей BPM-03-C-B обеспечивает безопасное подключение и обслуживание аккумуляторного массива. Все управляющие и защитные контуры интегрированы в единую архитектуру, гарантирующую сохранность оборудования и непрерывность его питания в широком спектре эксплуатационных условий.
