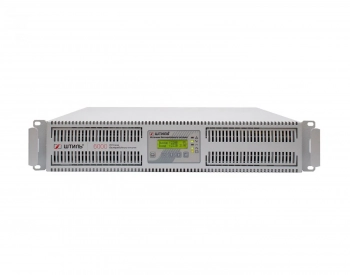

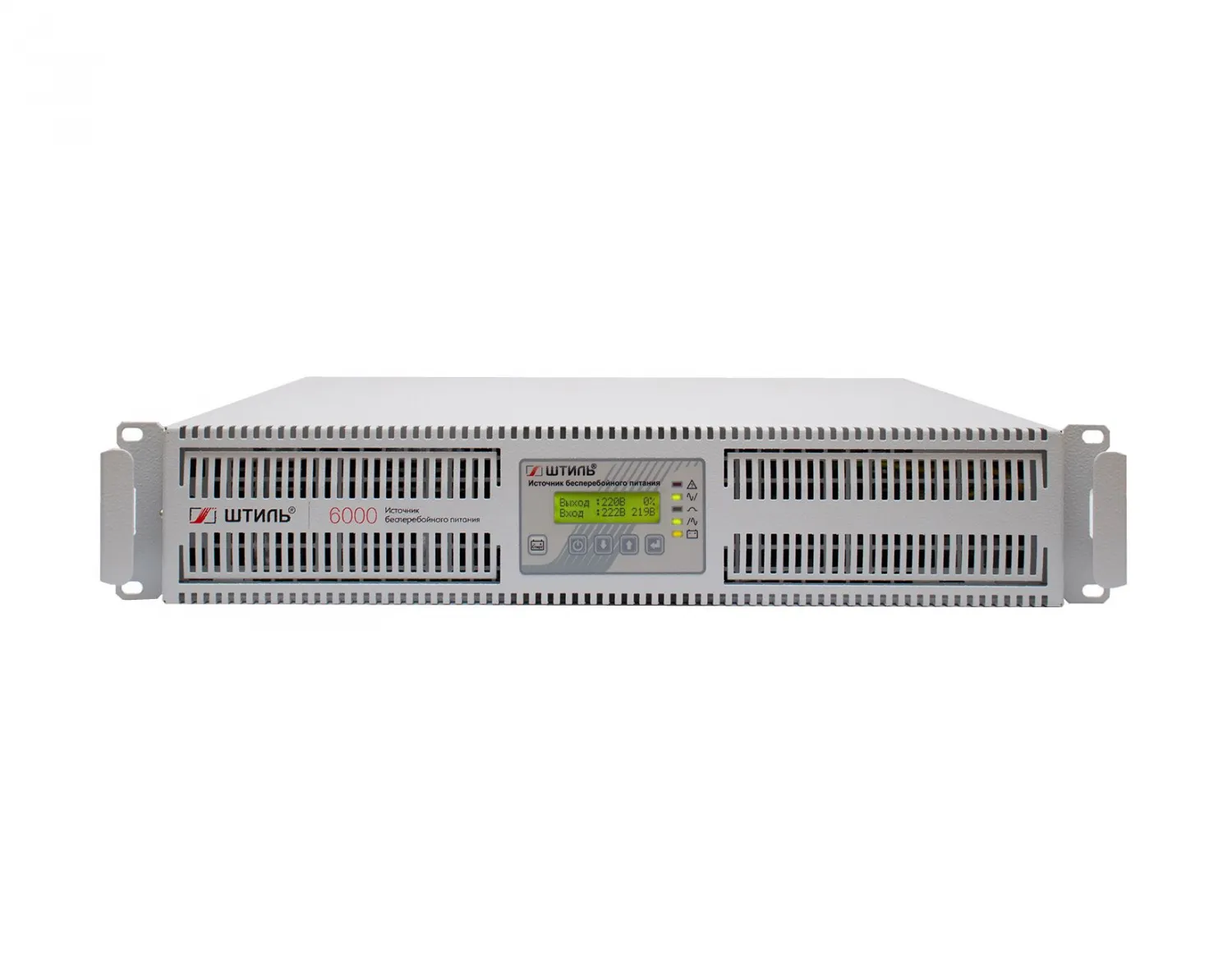

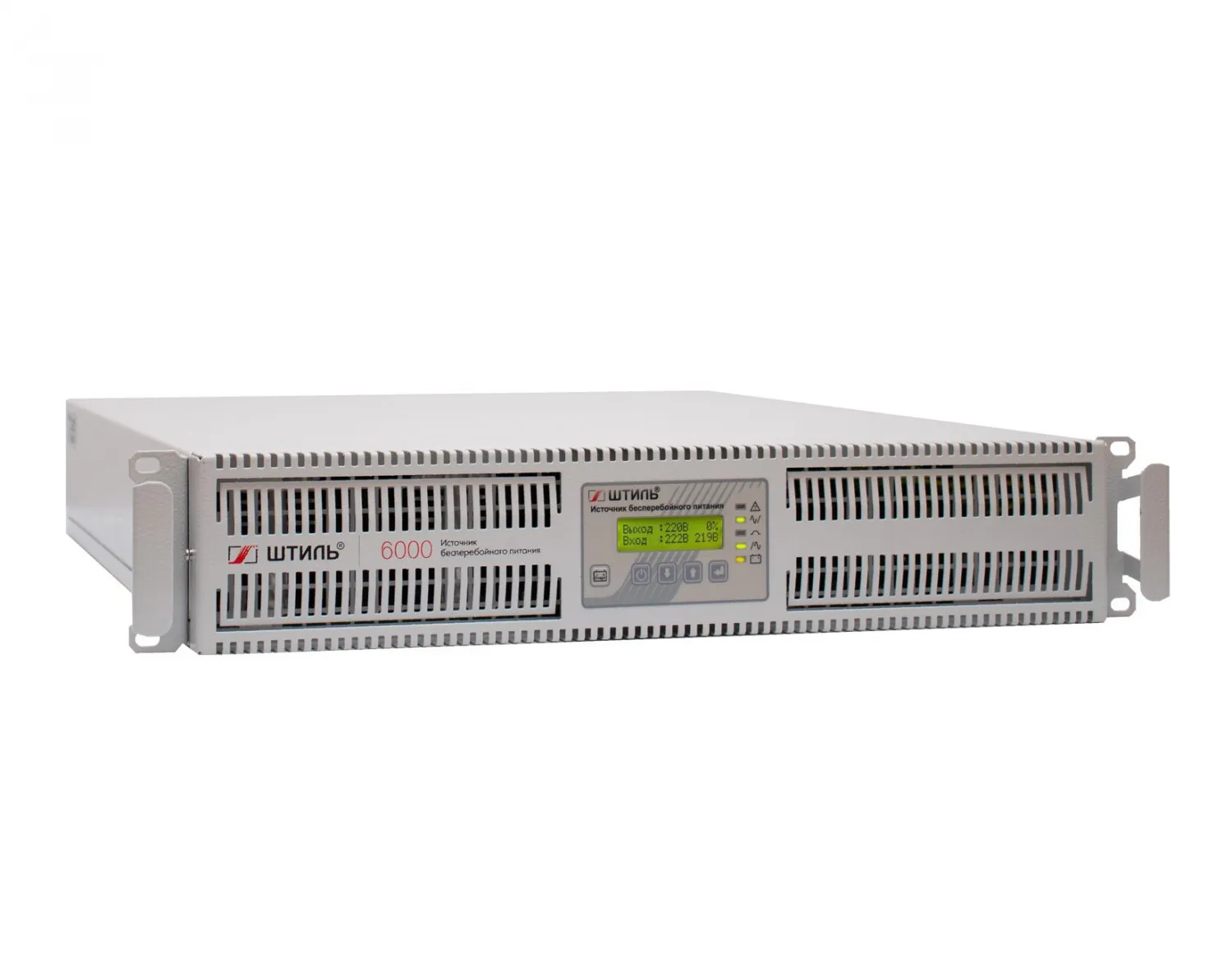

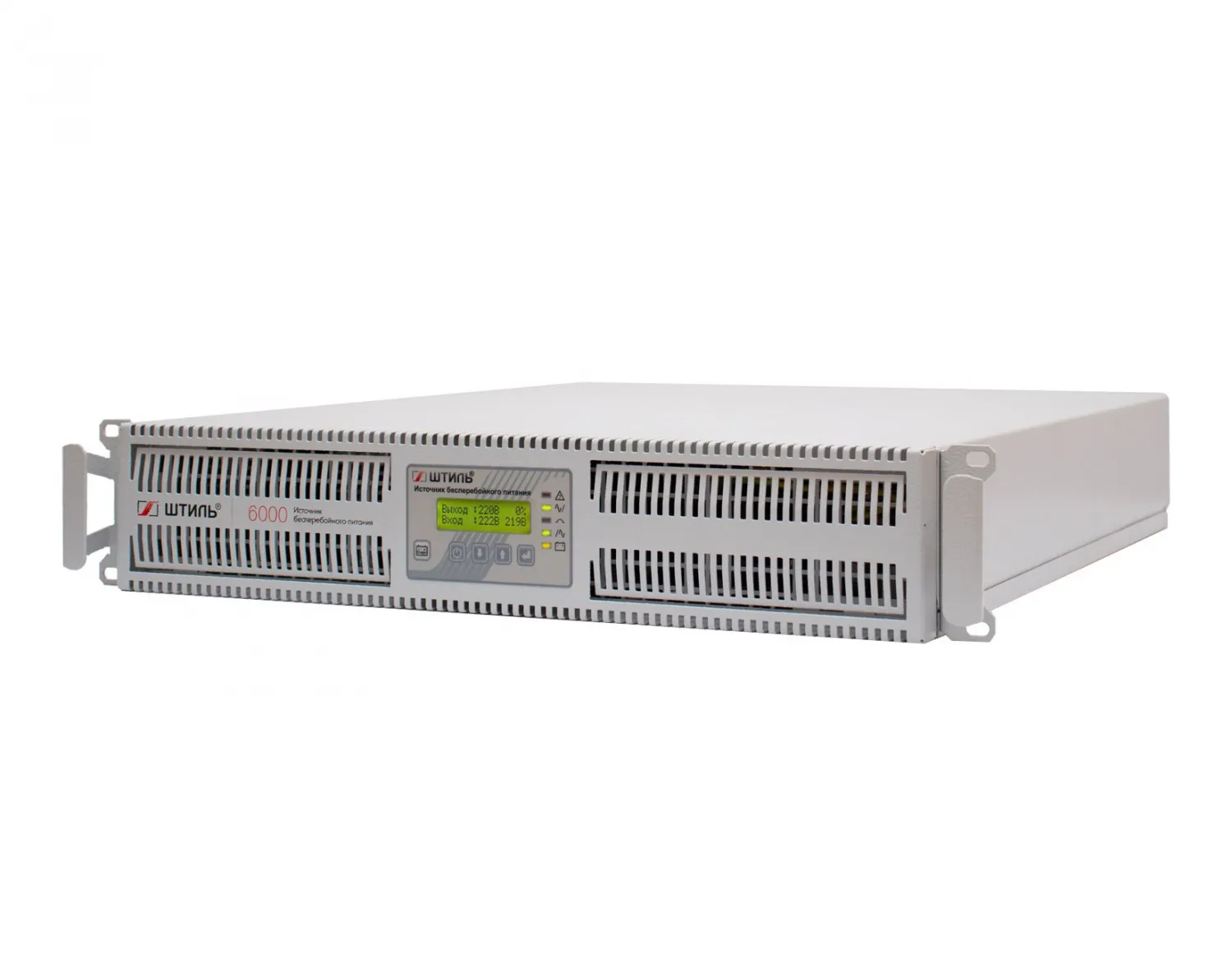

Онлайн ИБП Штиль SR1106L (6 кВА / 5,4 кВт)

Технические характеристики Онлайн ИБП Штиль SR1106L (6 кВА / 5,4 кВт)

Количество фаз

1 фаза вход / 1 фаза выход

Мощность, ВА

6000

Мощность Вт

5400

Режимы работы

on-line, автономный, байпас, ECO

Топология

on-line (с двойным преобразованием)

Форм-фактор

в стойку

Плавный пуск

да

Входной ток заряда

38 А

Входной коэффициент мощности

0,99

Диапазон частот

43-57 Гц

Номинальная частота

50 Гц

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -15)

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +10)

Диапазон входного напряжения

90-310 В

Рабочий диапазон входного напряжения, В

165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%

Номинальное входное напряжение, В

220

Совместимость с генератором

да

Тип входной сети

однофазная трехпроводная (L, N, PE)

Крест-фактор

3:1

Гармоническое искажение

< 2 при линейной нагрузке, < 4 при нелинейной нагрузке

Максимальный выходной ток, А

27

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)

Номинальное выходное напряжение переменного тока, В

220

Форма волны на выходе

Чистая синусоидальная волна

Стабилизация напряжения

±2

Выходной коэффициент мощности

0,9

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Перегрузочная способность

(при работе в режиме on-line или от батарей):менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)

КПД

в режиме on-line: 95%,в автономном режиме: 94%,при работе через байпас или в режиме ECO: 99%

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

5

Тип батареи

внешние (опция),герметичные, необслуживаемые, свинцово-кислотные

Время автономной работы

(при 80% загрузке ИБП) Зависит от ёмкости внешних АБ

Функционал управления АБ

определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Функция холодного старта

есть

Номинальный ток заряда встроенного ЗУ, А

от 1 до 4 (шаг настройки – 0,5 А)

Номинальное напряжение АБ, В

192

Защита от аварии в ИБП

электронная аварийная защита

Защита от «глубокого» разряда батарей

да

Электронный автоматический байпас

да

Перегрузка по выходу

электронная защита c автовосстановлением

Защита от перегрева

электронная защита c автовосстановлением

Защита от короткого замыкания

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Тип индикации

ЖК-дисплей и светодиодная индикация

Интерфейсы и управление

«Сухие» контакты, RS-232,mini-USB,USB,Ethernet, RS-485, Функциональные клавиши:управление отображаемым на ЖК-дисплее меню, настройка ИБП,Светодиодная индикация:состояние, сеть, байпас, инвертор, батареи

EPO

двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.

Звуковой сигнал

автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

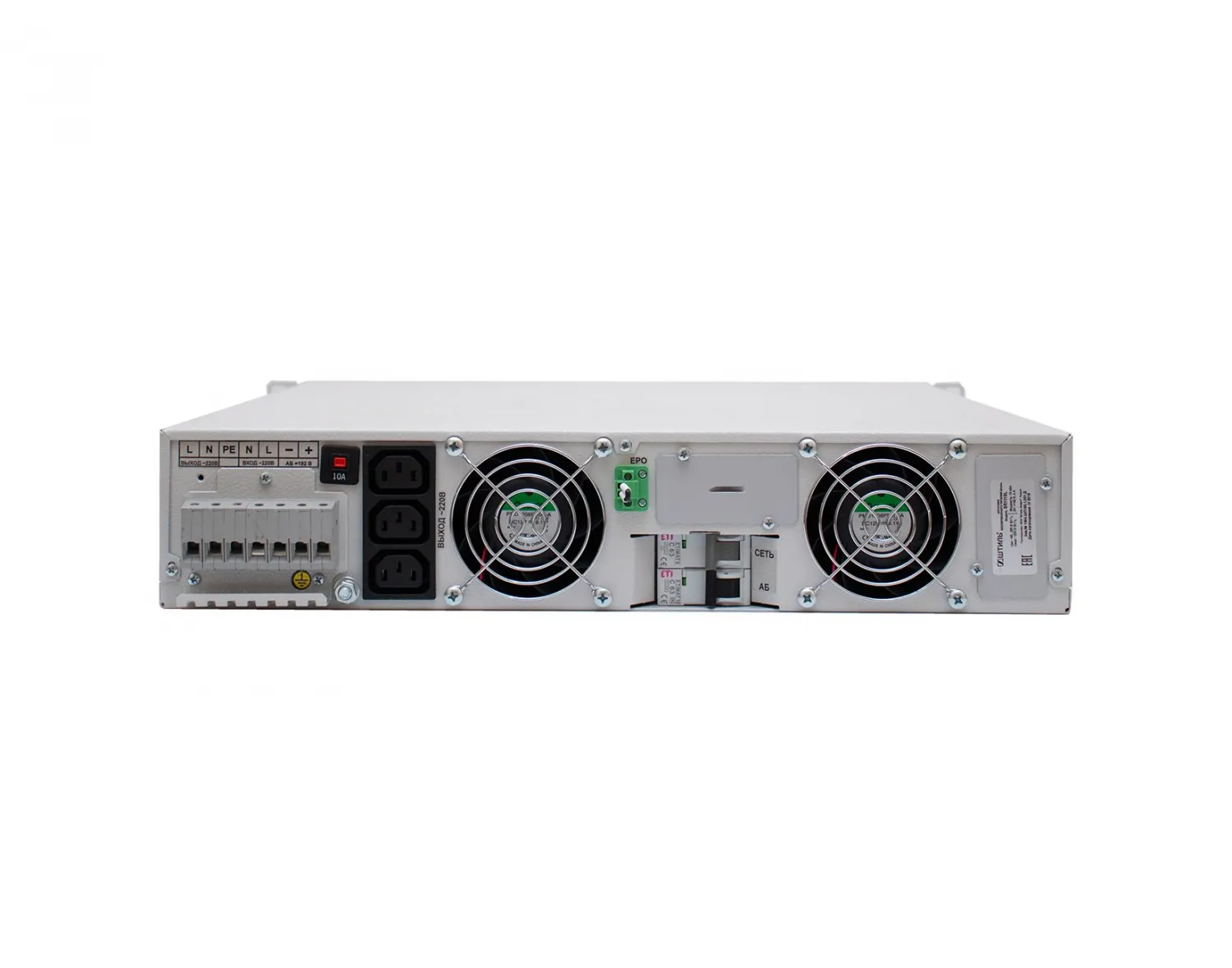

Входная сеть

клеммное подключение (L, N, PE)

Нагрузка (выходные разъёмы)

IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE)

Температура работы, °С

от +5 до +40

Температура хранения

от -40 до +40

Охлаждение

принудительное (вентиляторное)

Допустимая влажность

от 0 до 80 (без конденсата)

Высота над уровнем моря

до 3000 м над уровнем моря

Степень защиты

IP20

Высота установки в стойку, U

2

Габариты без упаковки

89x483x549

Габариты с упаковкой

135х490х590

Вес нетто

16,4 кг
