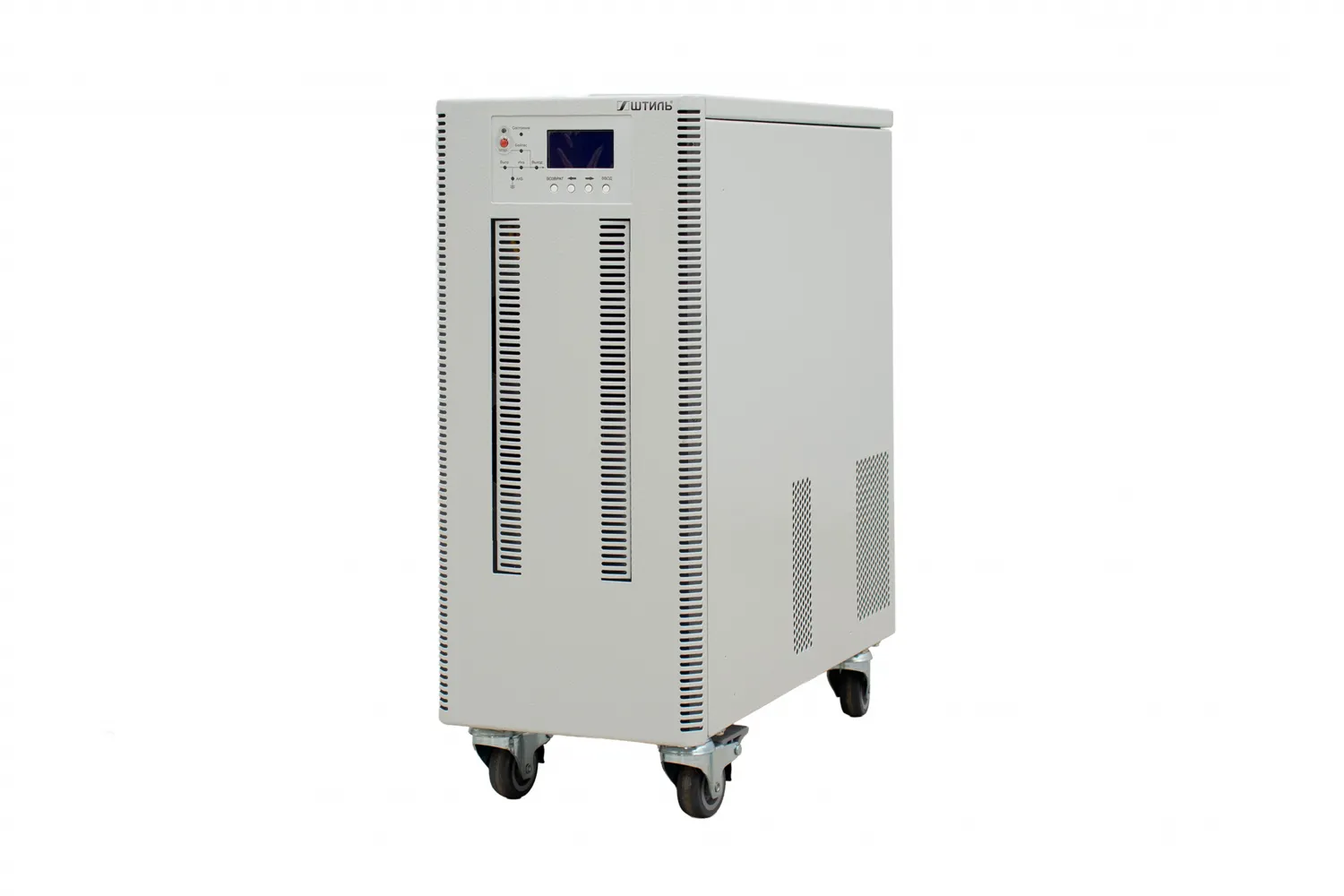

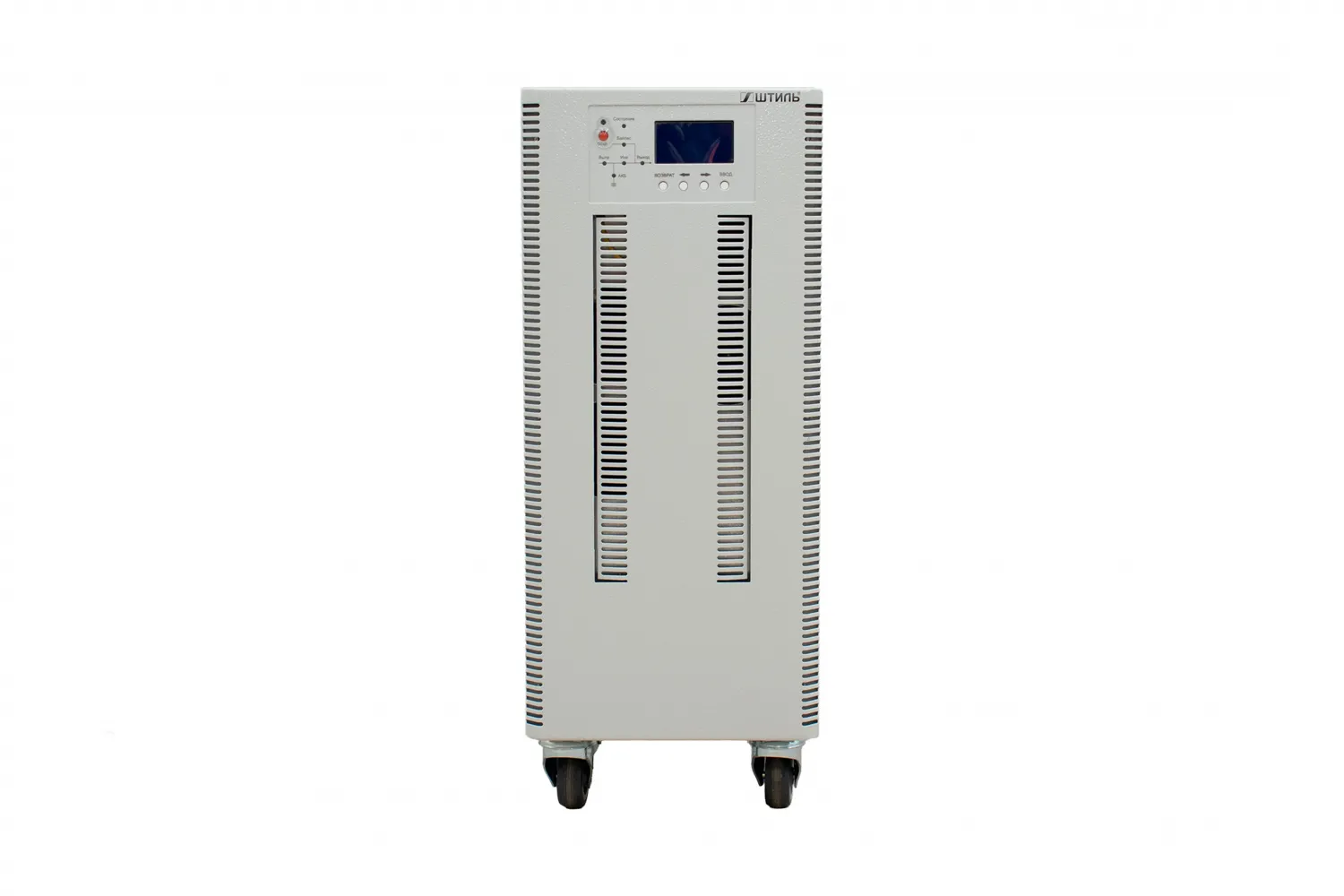

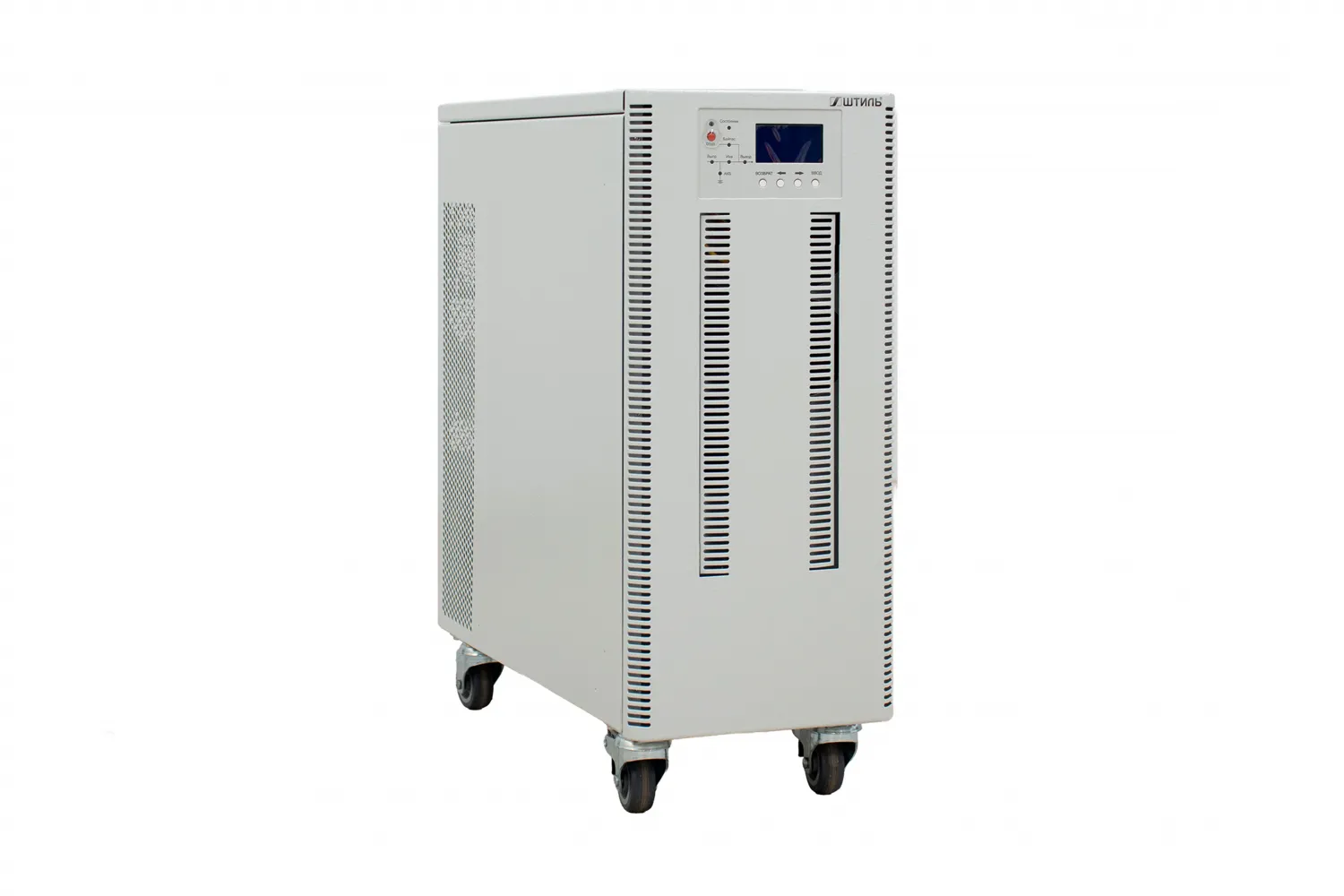

Трехфазный ИБП Штиль ST33015 (15 кВА)

Технические характеристики Трехфазный ИБП Штиль ST33015 (15 кВА)

Производитель

Штиль

Мощность, ВА

15000

Форма волны на выходе

Чистая синусоидальная волна

Номинальное входное напряжение, В

380/400/415

Диапазон входного напряжения

130-275/228-478 В

Перегрузочная способность

110% — до 1 часа 125% — до 10 минут 150% — до 1 минуты 150% — до 200 мс

КПД

99%, от электросети, %,в режиме on-line : 95%, в автономном режиме:95%

Температура работы, °С

0-40℃

Допустимая влажность

0-95% (без конденсата)

Количество фаз

3 фазы - вход, 3 фазы - выход

Форм-фактор

напольный

Диапазон частот

40–70 Гц

Входной ток заряда

28 А

Входной коэффициент мощности

0,99

Топология

on-line (с двойным преобразованием)

Выходной коэффициент мощности

0,9

Крест-фактор

3:1

Высота над уровнем моря

до 3000 м над уровнем моря

Температура хранения

от -40 до +70

Степень защиты

IP20

Уровень шума

(на расстоянии 1 м): 58дБ - при нагрузке 100%, 55дБ - при нагрузке 45%

Вес нетто

31 кг

Время переключения в автономный режим из режима on-line, мс

0

Функция холодного старта

есть

Охлаждение

принудительное (вентиляторное)

Мощность

13,5 кВт

Плавный пуск

да

Номинальная частота

50/60Hz

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Совместимость с генератором

да

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Габариты без упаковки

553х250х692

Гармоническое искажение

< 1 при линейной нагрузке, < 6 при нелинейной нагрузке

Максимальный выходной ток, А

23

Номинальное выходное напряжение переменного тока, В

380/400/415

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Переходная характеристика

< 5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

< 30 мс для ступенчатой нагрузки (0%-100%-0%)

Время переключения в автономный режим из режима ECO, мс

переключение с синхронизацией: 0

Тип батареи

внешние (опция),герметичные, необслуживаемые, свинцово-кислотные

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Количество внешних АБ 12В, шт.

40

Номинальный ток по цепи АБ, А

30

Номинальный ток заряда встроенного ЗУ, А

10% от мощности ИБП (диапазон выбора: 1-20%)

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Интерфейс работы с ДГУ

да

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

Функциональные клавиши

возврат, влево, вправо, ввод, EPO

Параллельная работа

до 6 шт. (опция)

ЖК-дисплей

окно информации о системе, окно меню и текущей команды, окно событий

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Завод кабелей

снизу

Входная сеть

шины

Нагрузка (выходные разъёмы)

шины

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс
