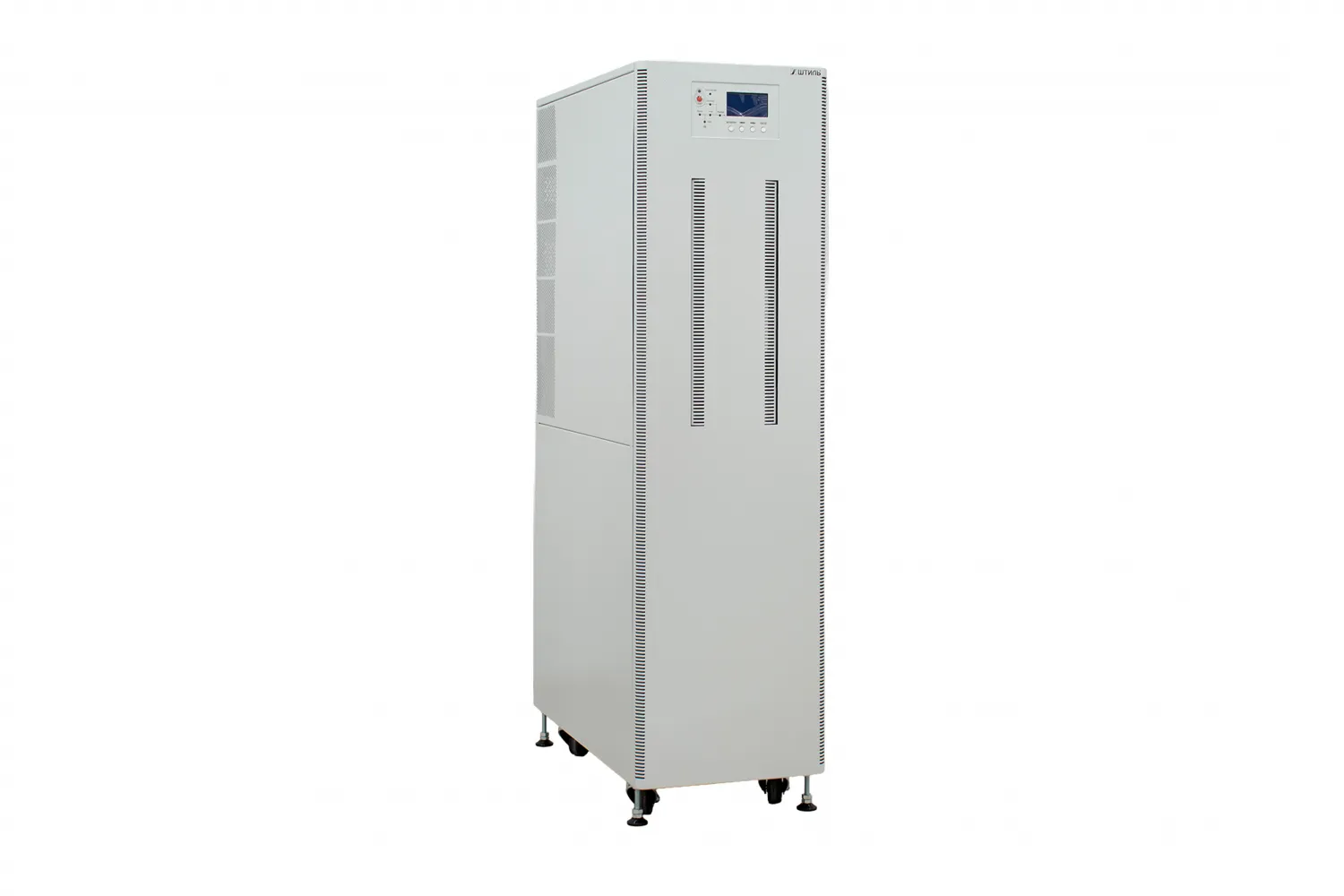

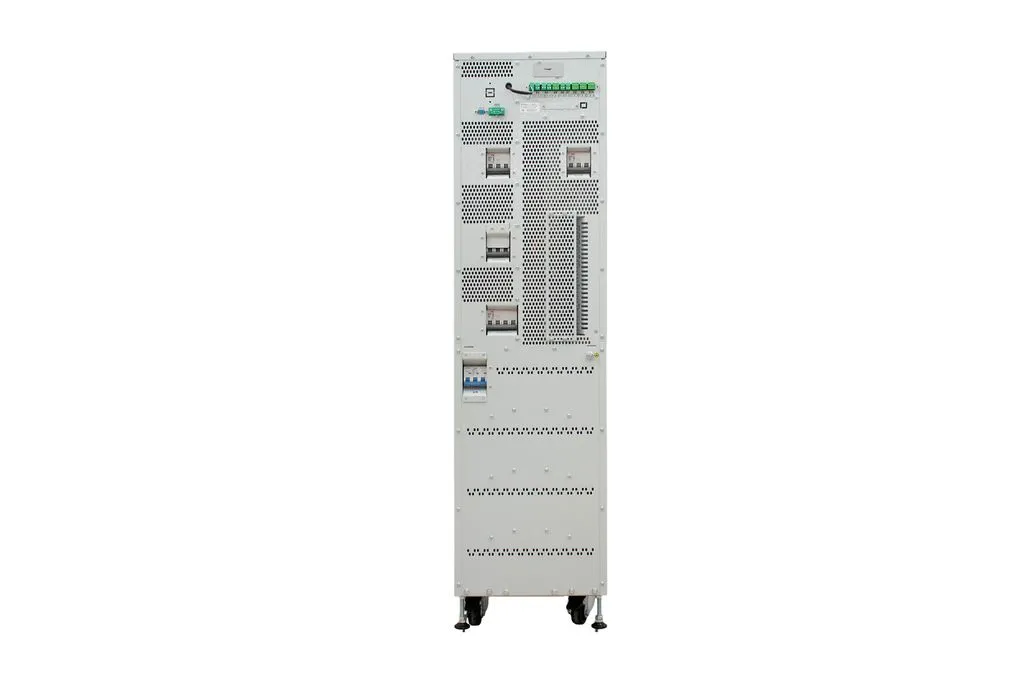

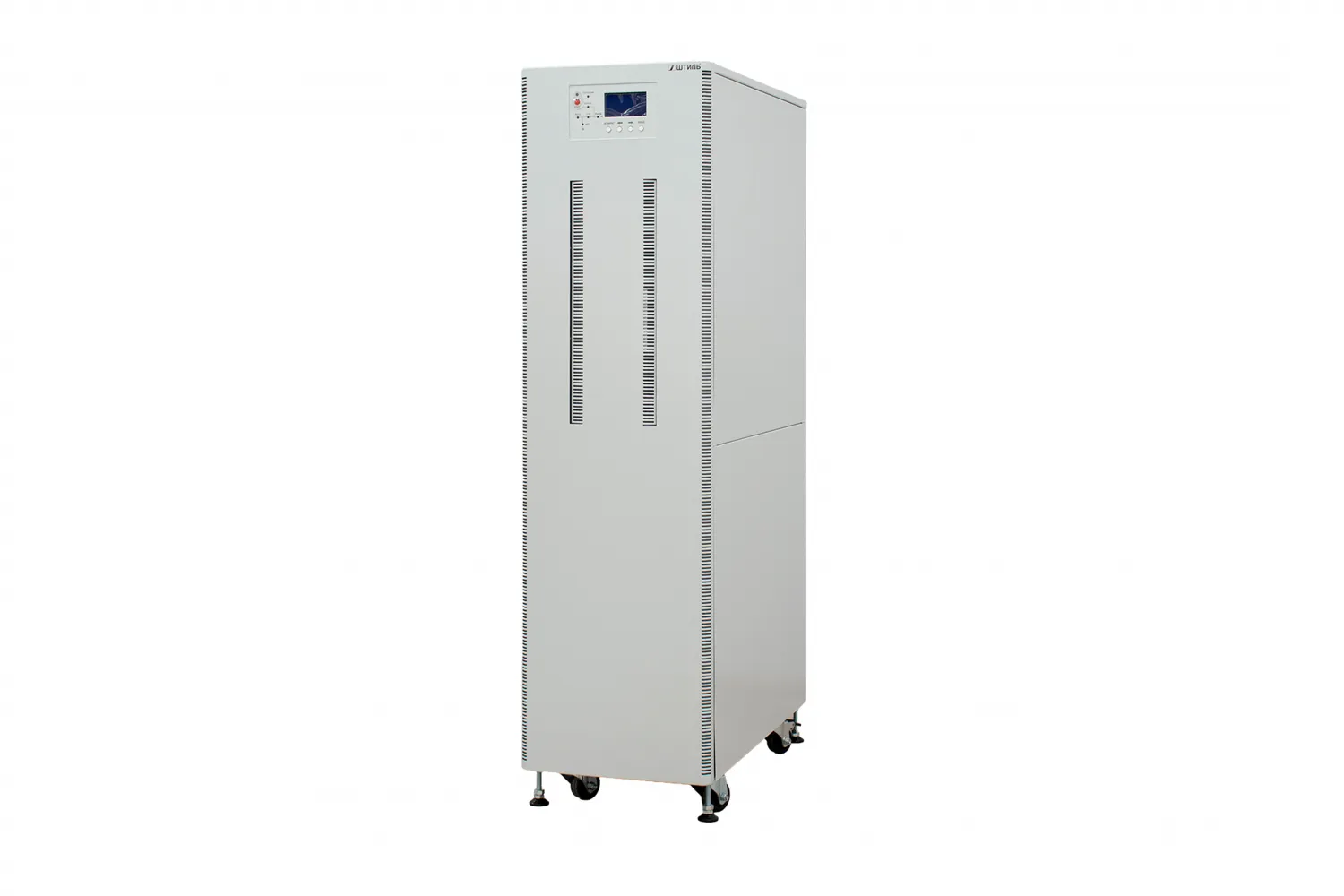

Трехфазный ИБП Штиль ST33030S (30 кВА)

Технические характеристики Трехфазный ИБП Штиль ST33030S (30 кВА)

Количество фаз

3 фазы - вход, 3 фазы - выход

Мощность, ВА

30000

Мощность Вт

27000

Топология

on-line (с двойным преобразованием)

Форм-фактор

напольный

Плавный пуск

да

Входной ток заряда

55 А

Входной коэффициент мощности

0,99

Диапазон частот

40–70 Гц

Номинальная частота

50/60Hz

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Диапазон входного напряжения

130-275/228-478 В

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Номинальное входное напряжение, В

380/400/415

Совместимость с генератором

да

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Крест-фактор

3:1

Гармоническое искажение

< 1 при линейной нагрузке, < 6 при нелинейной нагрузке

Максимальный выходной ток, А

45

Номинальное выходное напряжение переменного тока, В

380/400/415

Форма волны на выходе

Чистая синусоидальная волна

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Выходной коэффициент мощности

0,9

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Переходная характеристика

< 5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

< 30 мс для ступенчатой нагрузки (0%-100%-0%)

Перегрузочная способность

110% — до 1 часа 125% — до 10 минут 150% — до 1 минуты 150% — до 200 мс

КПД

99%, от электросети, %,в режиме on-line : 95%, в автономном режиме:95%

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

переключение с синхронизацией: 0

Тип батареи

встроенные,герметичные, необслуживаемые, свинцово-кислотные

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Функция холодного старта

есть

Время заряда встроенных АБ, ч

не более 8 (до 90% емкости)

Емкость встроенных АБ, Ач

9

Количество встроенных АБ 12В, шт.

40

Номинальный ток по цепи АБ, А

60

Номинальный ток заряда встроенного ЗУ, А

10% от мощности ИБП (диапазон выбора: 1-20%)

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Интерфейсы и управление

«Сухие» контакты,Ethernet, RS-232,RS-485

Интерфейс работы с ДГУ

да

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

Параллельная работа

до 6 шт. (опция)

ЖК-дисплей

окно информации о системе, окно меню и текущей команды, окно событий

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Завод кабелей

снизу

Входная сеть

болты M6

Нагрузка (выходные разъёмы)

болты M6

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс

Уровень шума

(на расстоянии 1 м): 58дБ - при нагрузке 100%, 55дБ - при нагрузке 45%

Температура работы, °С

0~40°C

Температура хранения

от -40 до +70

Охлаждение

принудительное (вентиляторное)

Допустимая влажность

0-95% (без конденсата)

Высота над уровнем моря

до 3000 м над уровнем моря

Степень защиты

IP20

Габариты без упаковки

1326х350х758

Вес нетто

169 кг
