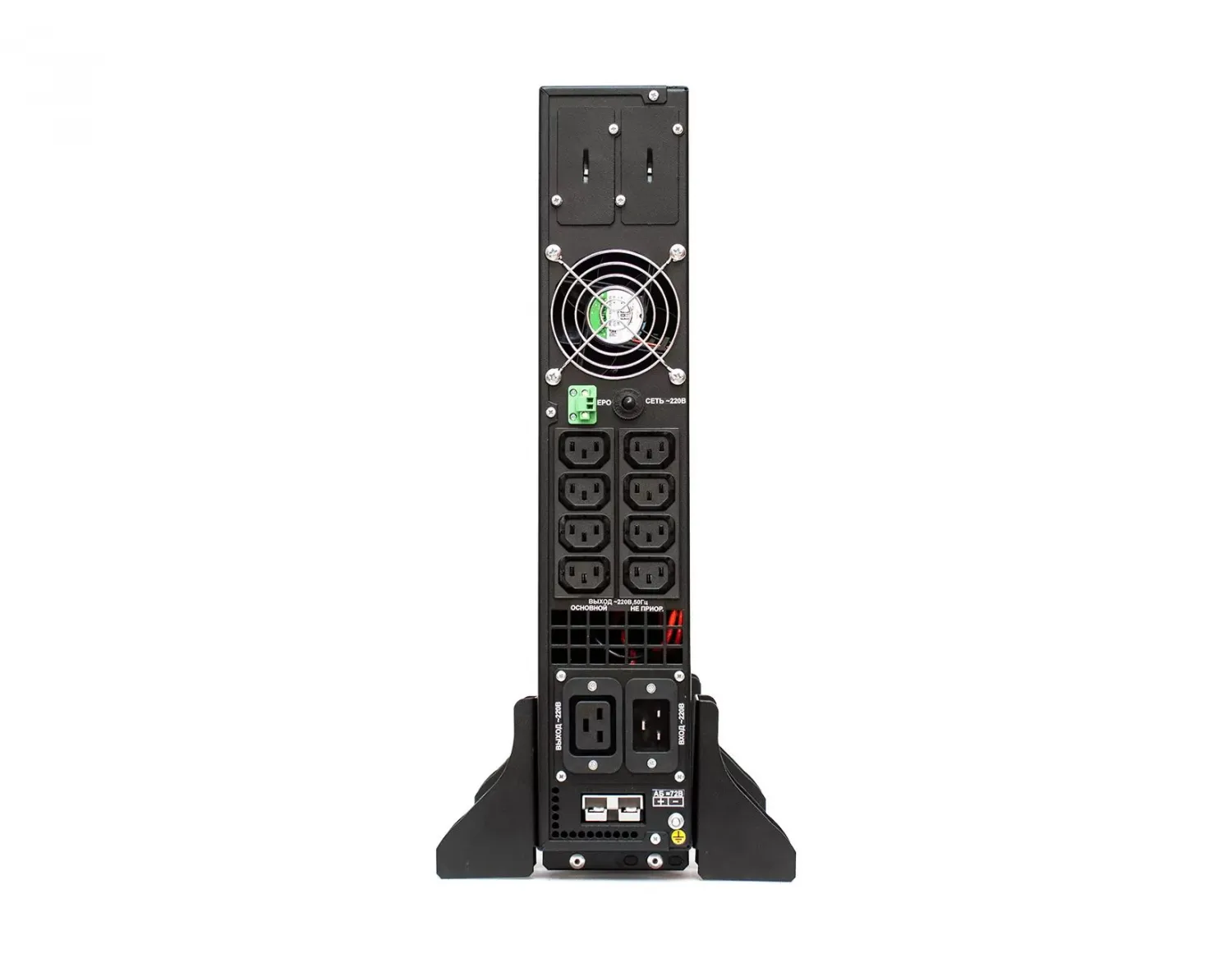

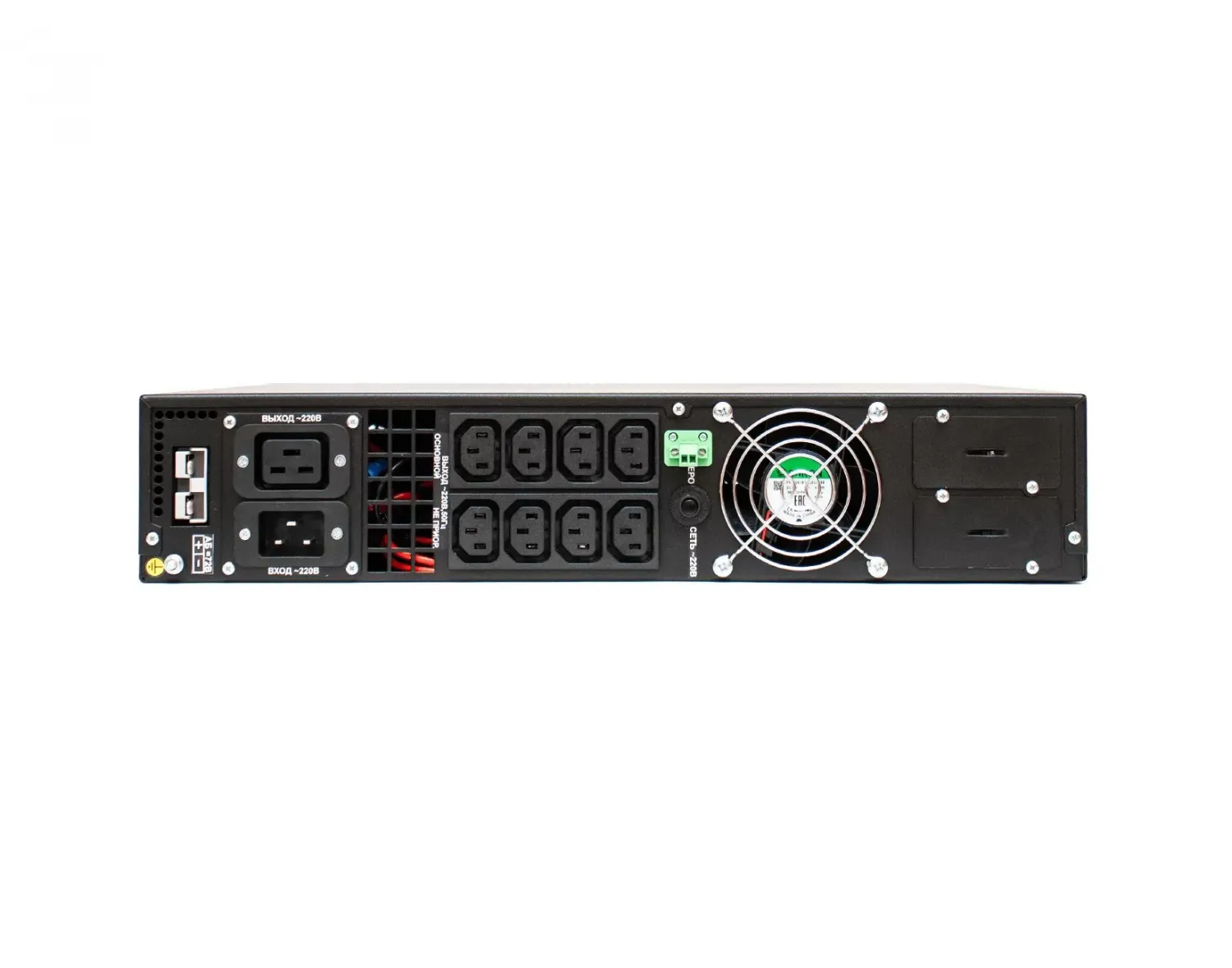

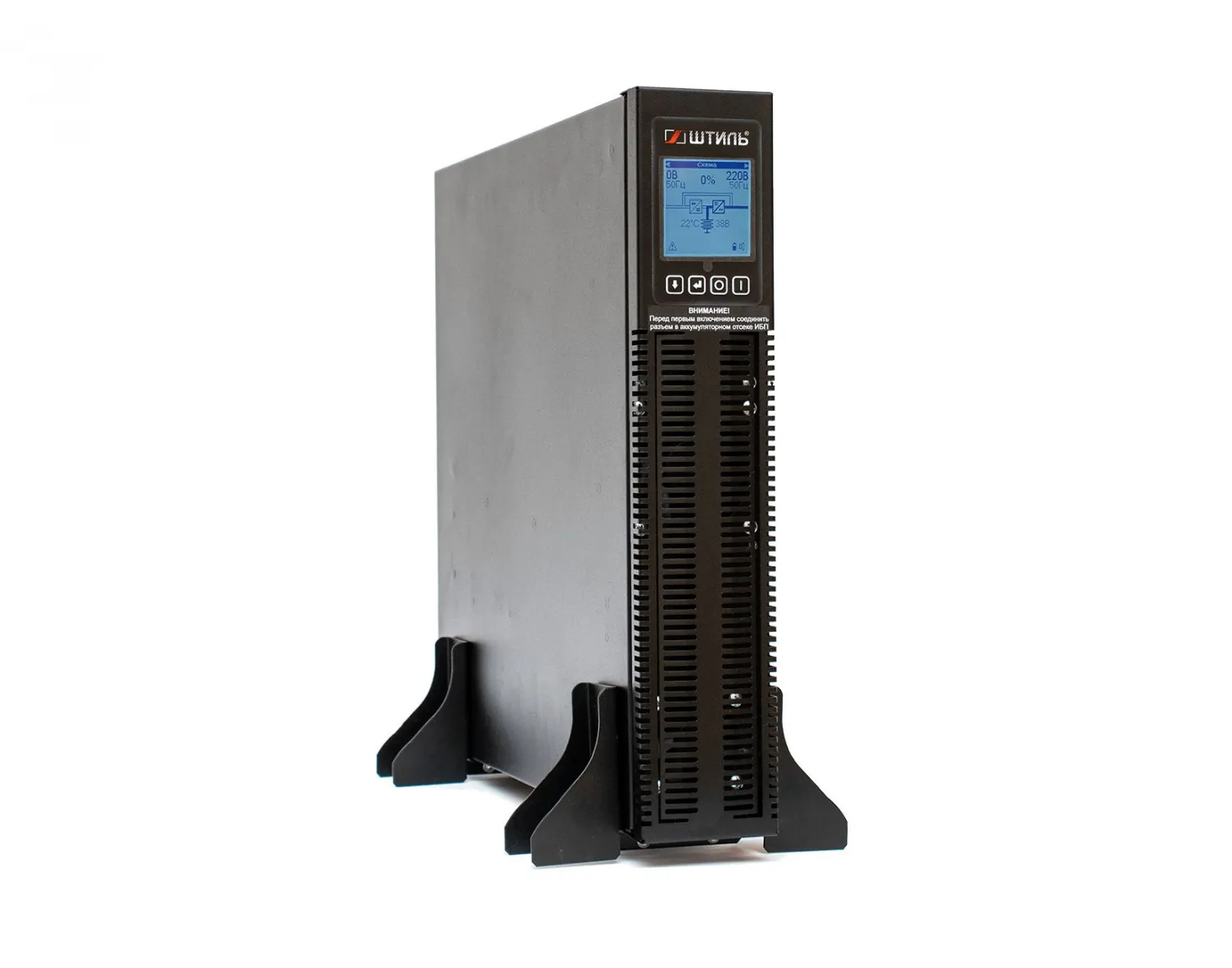

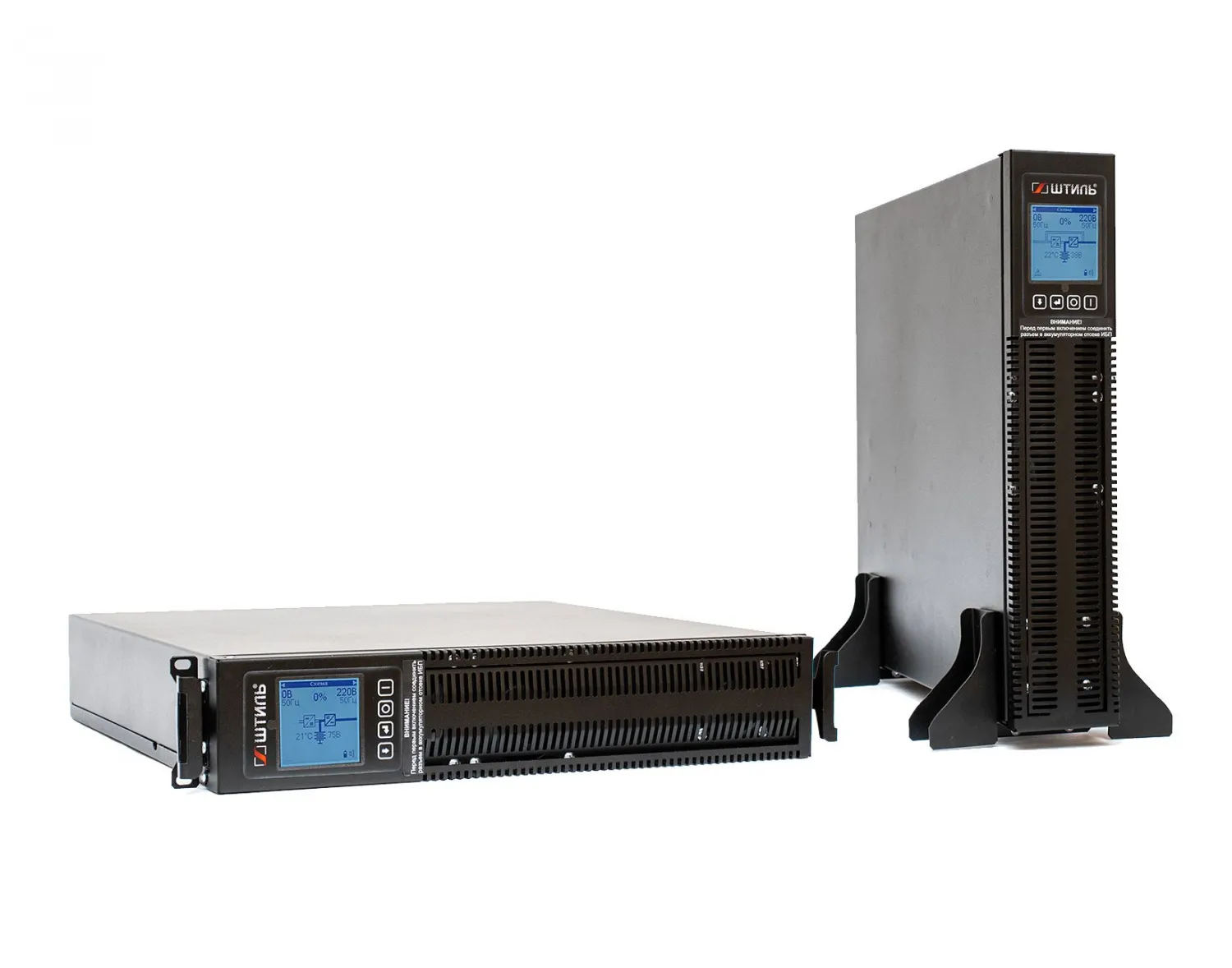

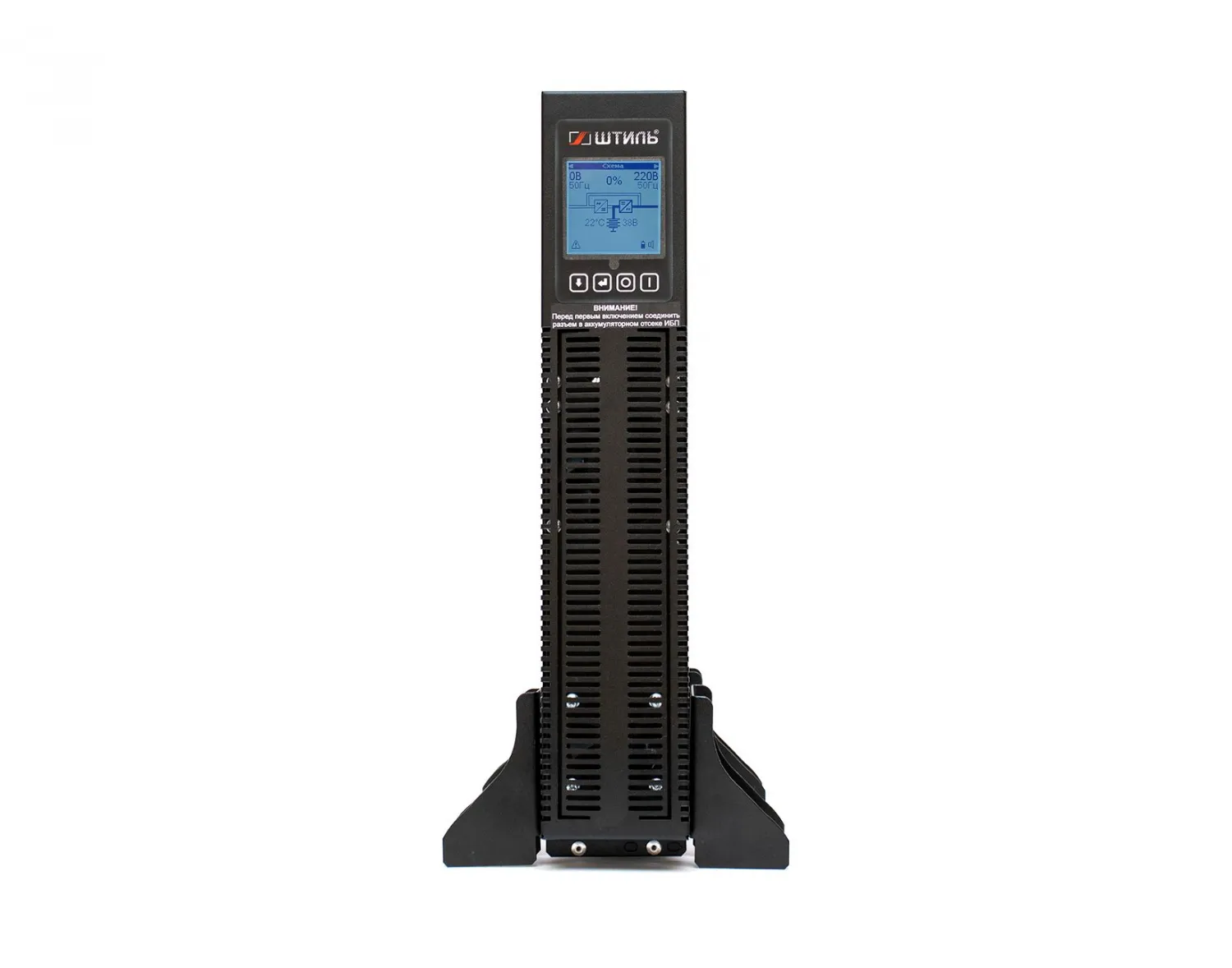

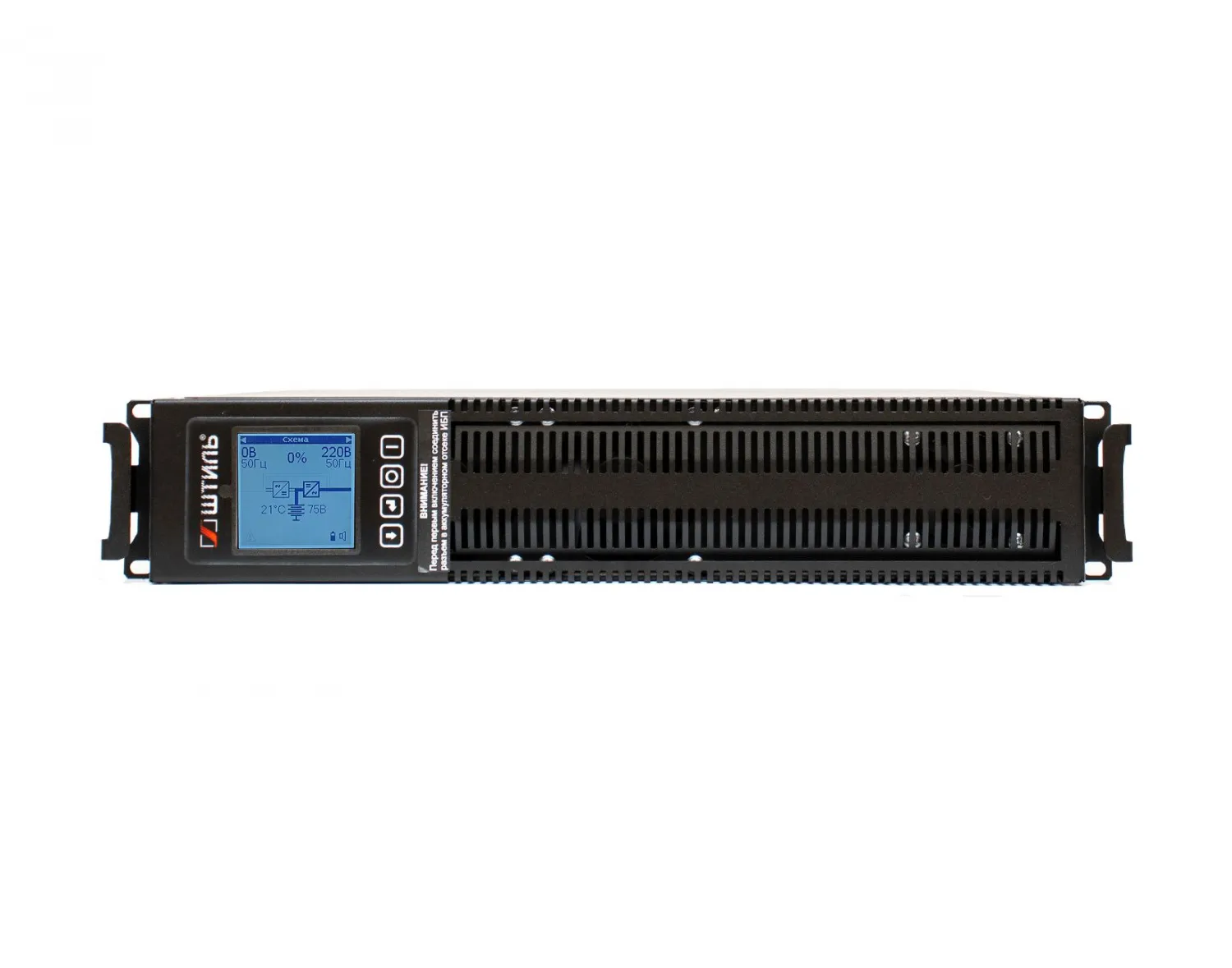

Онлайн ИБП Штиль STR1102L (2 кВА / 1,8 кВт)

Технические характеристики Онлайн ИБП Штиль STR1102L (2 кВА / 1,8 кВт)

Производитель

Штиль

Мощность, ВА

2000

Форма волны на выходе

Чистая синусоидальная волна

Номинальное входное напряжение, В

220

Диапазон входного напряжения

90-295 В

Перегрузочная способность

при работе в режиме on-line или от батарей: 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с при работе через байпас или в режиме ECO:200% – в течение 40 с

КПД

в режиме on-line: 95%,в автономном режиме: 86%,при работе через байпас или в режиме ECO: 99%

Температура работы, °С

от +5 до +40

Допустимая влажность

от 0 до 80 (без конденсата)

Количество фаз

1 фаза вход / 1 фаза выход

Форм-фактор

напольный / стоечный (Rack)

Диапазон частот

45-65 Гц

Входной ток заряда

15 А

Входной коэффициент мощности

0,99

Топология

on-line (с двойным преобразованием)

Стабилизация напряжения

±2

Выходной коэффициент мощности

0,9

Крест-фактор

3:1

Время автономной работы

(при 80% загрузке ИБП) Зависит от ёмкости внешних АБ

Интерфейсы и управление

«Сухие» контакты, RS-232,mini-USB,USB,Ethernet, RS-485,Функциональные клавиши:смена отображаемых на ЖК-дисплее экранов, настройка ИБП,Поворотный ЖК-дисплей со встроенным гироскопом:отображение рабочего состояния системы и основных вход/выход параметров

EPO

двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.

Тип индикации

ЖК-дисплей

Звуковой сигнал

автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

Высота над уровнем моря

до 3000 м над уровнем моря

Температура хранения

от -40 до +40

Степень защиты

IP20

Вес нетто

9 кг

Время переключения в автономный режим из режима on-line, мс

0

Функция холодного старта

есть

Охлаждение

принудительное (вентиляторное)

Мощность

1800 Вт

Режимы работы

on-line, автономный, байпас, ECO

Плавный пуск

да

Потребляемая мощность в режиме холостого хода, Вт

40

Номинальная частота

50 Гц

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +10)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -15)

Рабочий диапазон входного напряжения, В

175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Совместимость с генератором

да

Тип входной сети

однофазная трехпроводная (L, N, PE)

Габариты с упаковкой

135х540х490

Габариты без упаковки

88(2U)х482х401(в стойку) 466х207х401 (напольный)

Гармоническое искажение

< 2,5 при линейной нагрузке, < 4 при нелинейной нагрузке

Максимальный выходной ток, А

9

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)

Номинальное выходное напряжение переменного тока, В

220

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Время переключения в автономный режим из режима ECO, мс

7

Тип батареи

внешние (опция),герметичные, необслуживаемые, свинцово-кислотные

Номинальный ток заряда встроенного ЗУ, А

4

Номинальное напряжение АБ, В

72

Защита от аварии в ИБП

электронная аварийная защита

Защита от «глубокого» разряда батарей

да

Электронный автоматический байпас

да

Перегрузка по выходу

электронная защита c автовосстановлением

Защита от перегрева

электронная защита c автовосстановлением

Защита от короткого замыкания

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Завод кабелей

IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)

Входная сеть

IEC-320-C20

Нагрузка (выходные разъёмы)

IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)

Уровень заряда, при котором происходит отключение неприоритетной нагрузки

устанавливается пользователем (по умолчанию – 20%)

Высота установки в стойку, U

2
