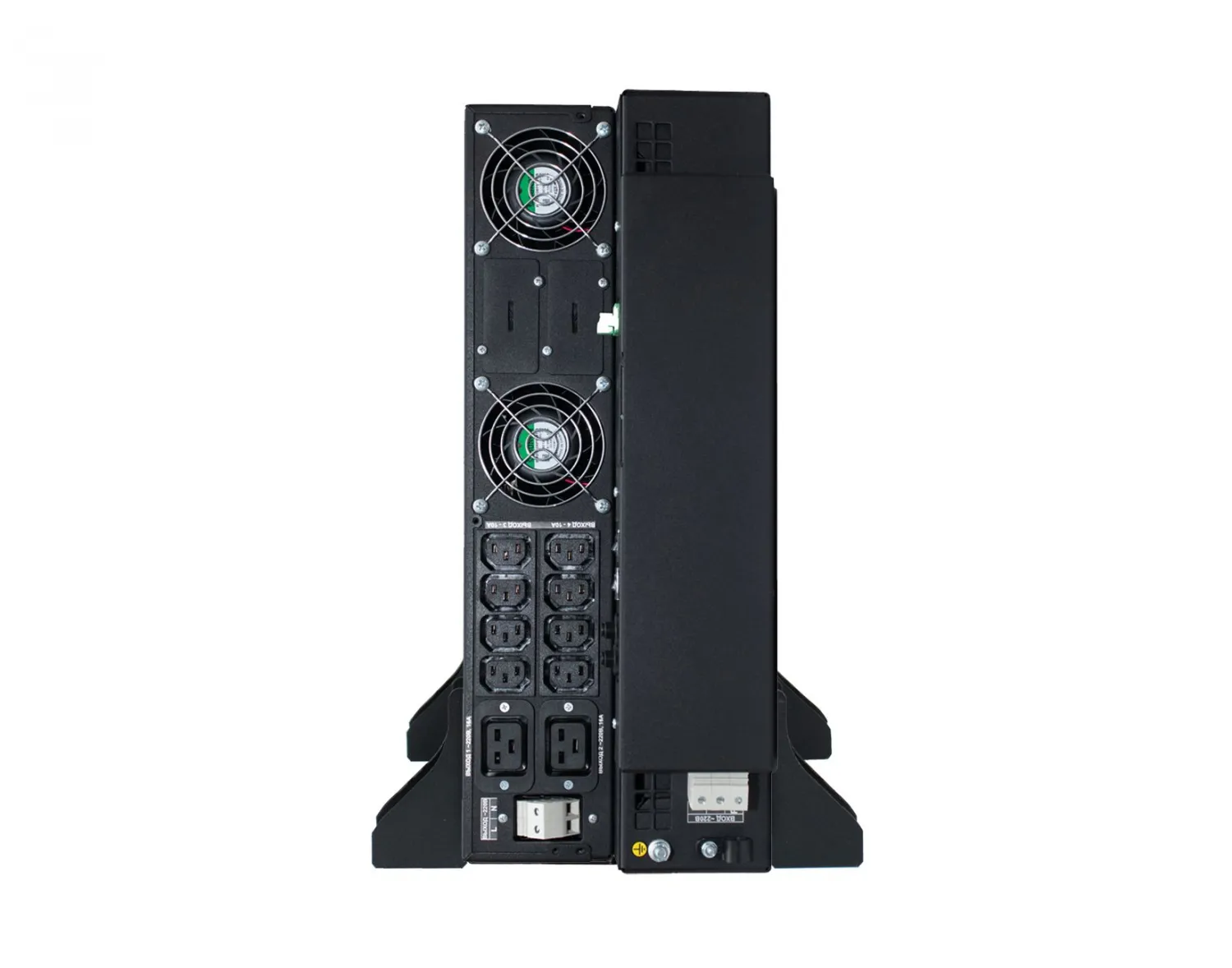

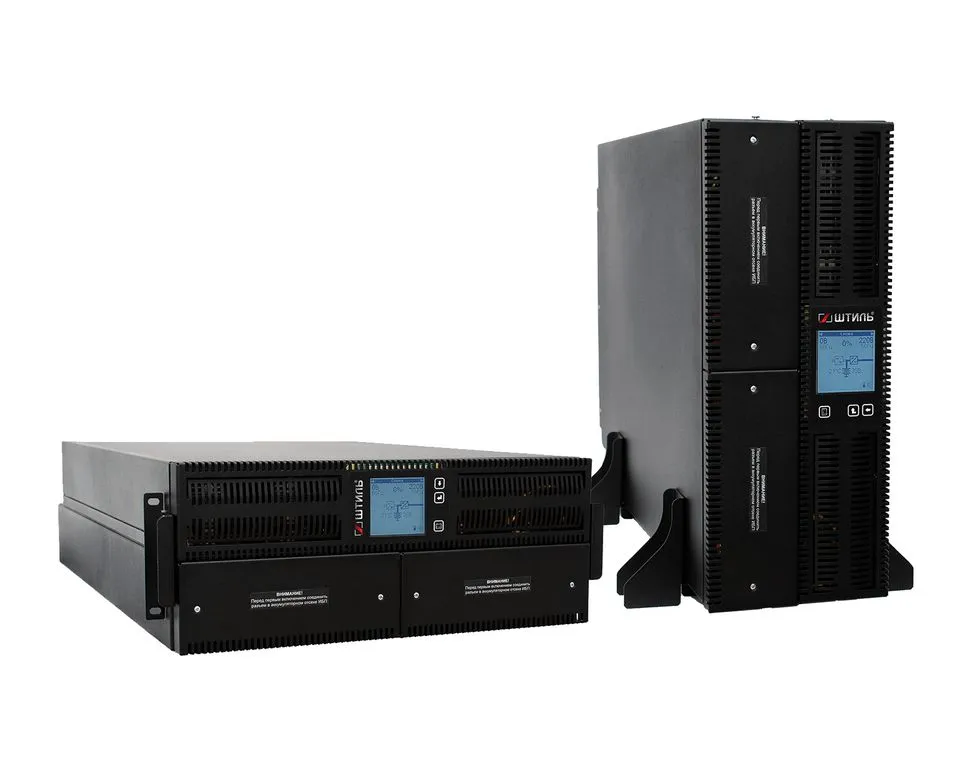

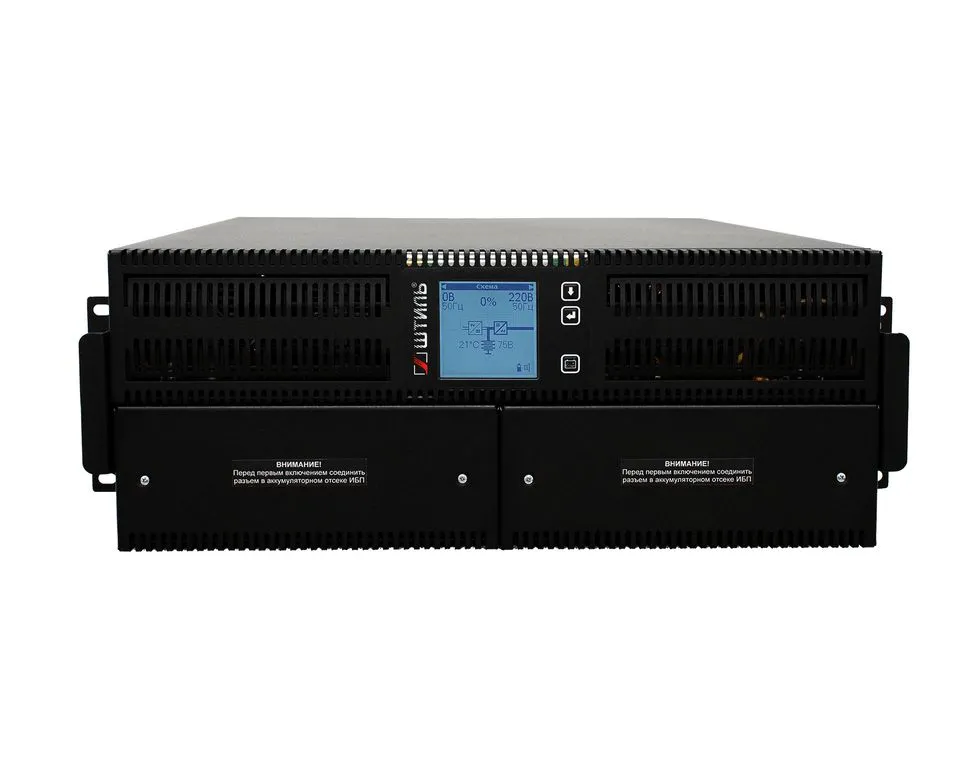

Онлайн ИБП Штиль STR1106SL (6 кВА / 5,4 кВт)

Технические характеристики Онлайн ИБП Штиль STR1106SL (6 кВА / 5,4 кВт)

Производитель

Штиль

Номинальное входное напряжение, В

220

Диапазон входного напряжения

90-310 В

Мощность, ВА

6000

Выходной коэффициент мощности

0,9

Крест-фактор

3:1

КПД

в режиме on-line: 95%,в автономном режиме: 94%,при работе через байпас или в режиме ECO: 99%

Перегрузочная способность

101-105% – без ограничения по времени 105-150% – в течение 5 с более 150% – менее 5 с

Интерфейсы и управление

«Сухие» контакты, RS-232,mini-USB,USB,Ethernet, RS-485,Функциональные клавиши:смена отображаемых на ЖК-дисплее экранов, настройка ИБП,Поворотный ЖК-дисплей со встроенным гироскопом:отображение рабочего состояния системы и основных вход/выход параметров

Функция холодного старта

есть

EPO

двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.

Габариты без упаковки

176х483х691 (в стойку) 446х295х691 (напольный)

Вес нетто

78 кг

Температура работы, °С

от +5 до +40

Допустимая влажность

от 0 до 80 (без конденсата)

Высота над уровнем моря

до 3000 м над уровнем моря

Температура хранения

от -40 до +40

Степень защиты

IP20

Топология

on-line (с двойным преобразованием)

Форма волны на выходе

Чистая синусоидальная волна

Тип индикации

ЖК-дисплей

Охлаждение

принудительное (вентиляторное)

Защита от короткого замыкания

электронная защита c автовосстановлением

Защита от перегрева

электронная защита c автовосстановлением

Количество фаз

1 фаза вход / 1 фаза выход

Форм-фактор

напольный / стоечный (Rack)

Тип батареи

встроенные и внешние (опция):герметичные, необслуживаемые, свинцово-кислотные

Диапазон частот

43-57 Гц

Стабилизация напряжения

±2

Время автономной работы

(при 80% загрузке ИБП):7 мин

Звуковой сигнал

автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

Время переключения в автономный режим из режима on-line, мс

0

Мощность

5400 Вт

Режимы работы

on-line, автономный, байпас, ECO

Плавный пуск

да

Номинальная частота

50 Гц

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +10)

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -15)

Совместимость с генератором

да

Тип входной сети

однофазная трехпроводная (L, N, PE)

Максимальный ток байпаса, А

38

Гармоническое искажение

< 2 при линейной нагрузке, < 4 при нелинейной нагрузке

Максимальный выходной ток, А

27

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)

Номинальное выходное напряжение переменного тока, В

220

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Время переключения в автономный режим из режима ECO, мс

7

Функционал управления АБ

определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Время заряда встроенных АБ, ч

не более 8 (до 90% емкости)

Емкость встроенных АБ, Ач

9

Количество встроенных АБ 12В, шт.

16

Номинальный ток заряда встроенного ЗУ, А

4

Номинальное напряжение АБ, В

192

Защита от аварии в ИБП

электронная аварийная защита

Защита от «глубокого» разряда батарей

да

Электронный автоматический байпас

да

Перегрузка по выходу

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Входная сеть

выводы (L, N, PE), сечение провода – 10 мм2

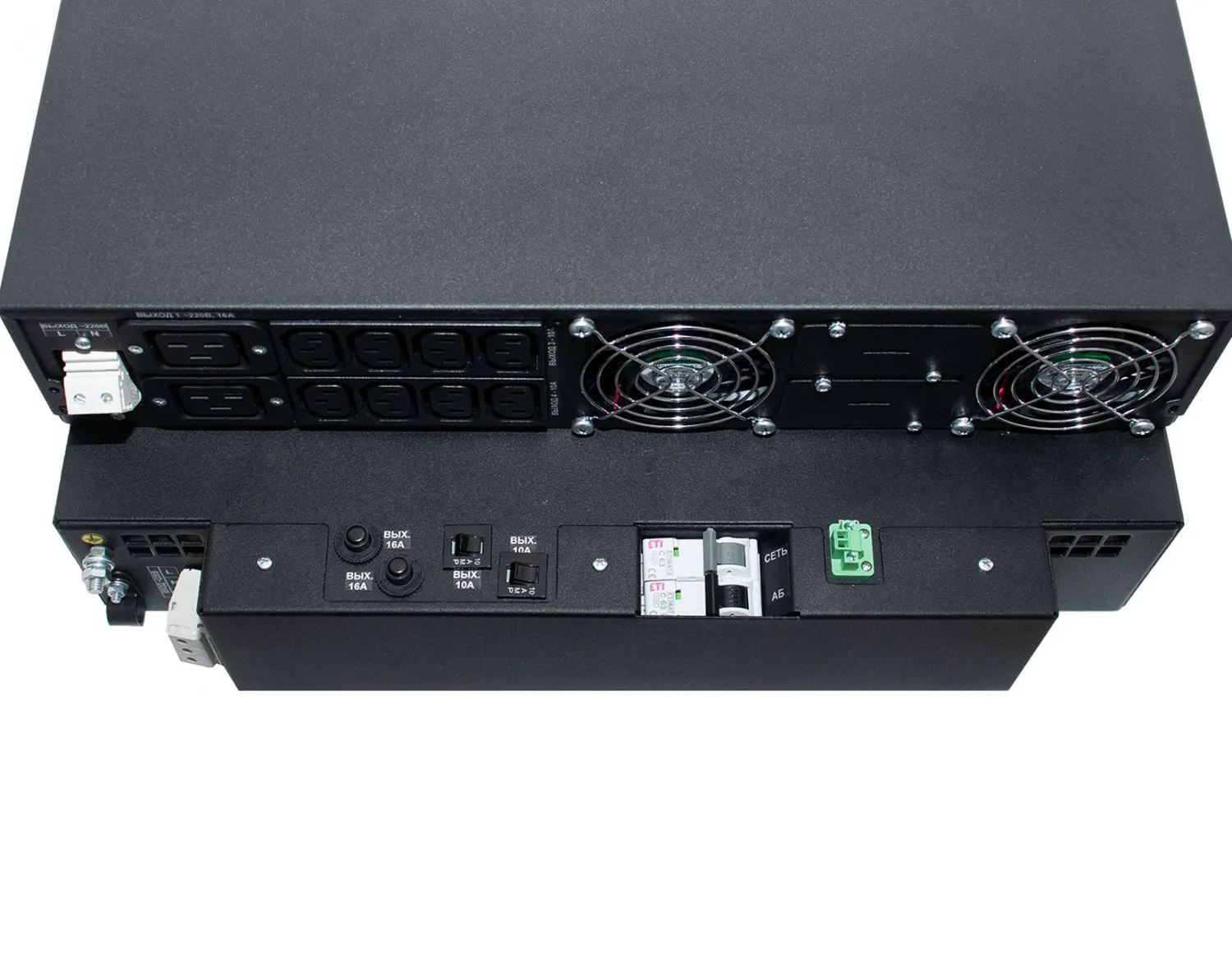

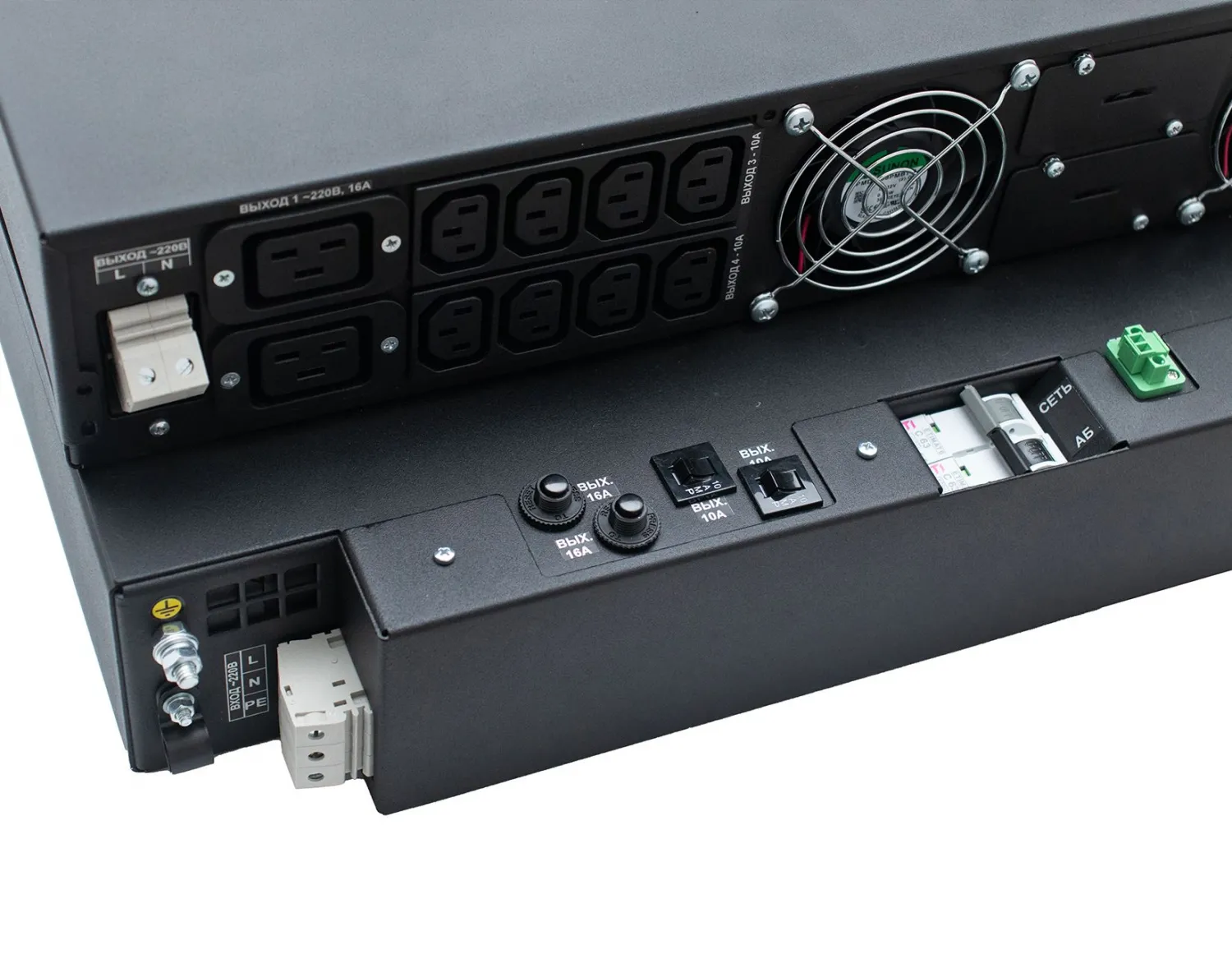

Нагрузка (выходные разъёмы)

IEC-320-C13 (8 шт.) IEC-320-C19 (2 шт.) клеммы (L, N), сечение провода – согласно мощности

Высота установки в стойку, U

4
