Комплект ИБП Штиль SW300L (300 ВА/225 Вт) c АБ на 2 ч 50 мин

Комплект ИБП Штиль SW300L (300 ВА/225 Вт) c АБ на 2 ч 50 мин

Name: Комплект ИБП Штиль SW300L (300 ВА/225 Вт) c АБ на 2 ч 50 мин
Brand: Штиль
SKU: 4049
Price: 49868 RUB
Availability: InStock

Артикул: 4049

0 из 5

0 отзывов

Перейти к отзывам

0 отзывов

Гарантия - 1 год
Обмен-возврат - 2 недели

Количество фаз: 1 фаза вход / 1 фаза выход
Мощность, ВА: 300
Мощность Вт: 225 Вт
Режимы работы: on-line, автономный, байпас, ECO
Топология: on-line (с двойным преобразованием)
Форм-фактор: настенный

Наши монтажи

49868 ₽

Самовывоз сегодня

Самовывоз

Доставка

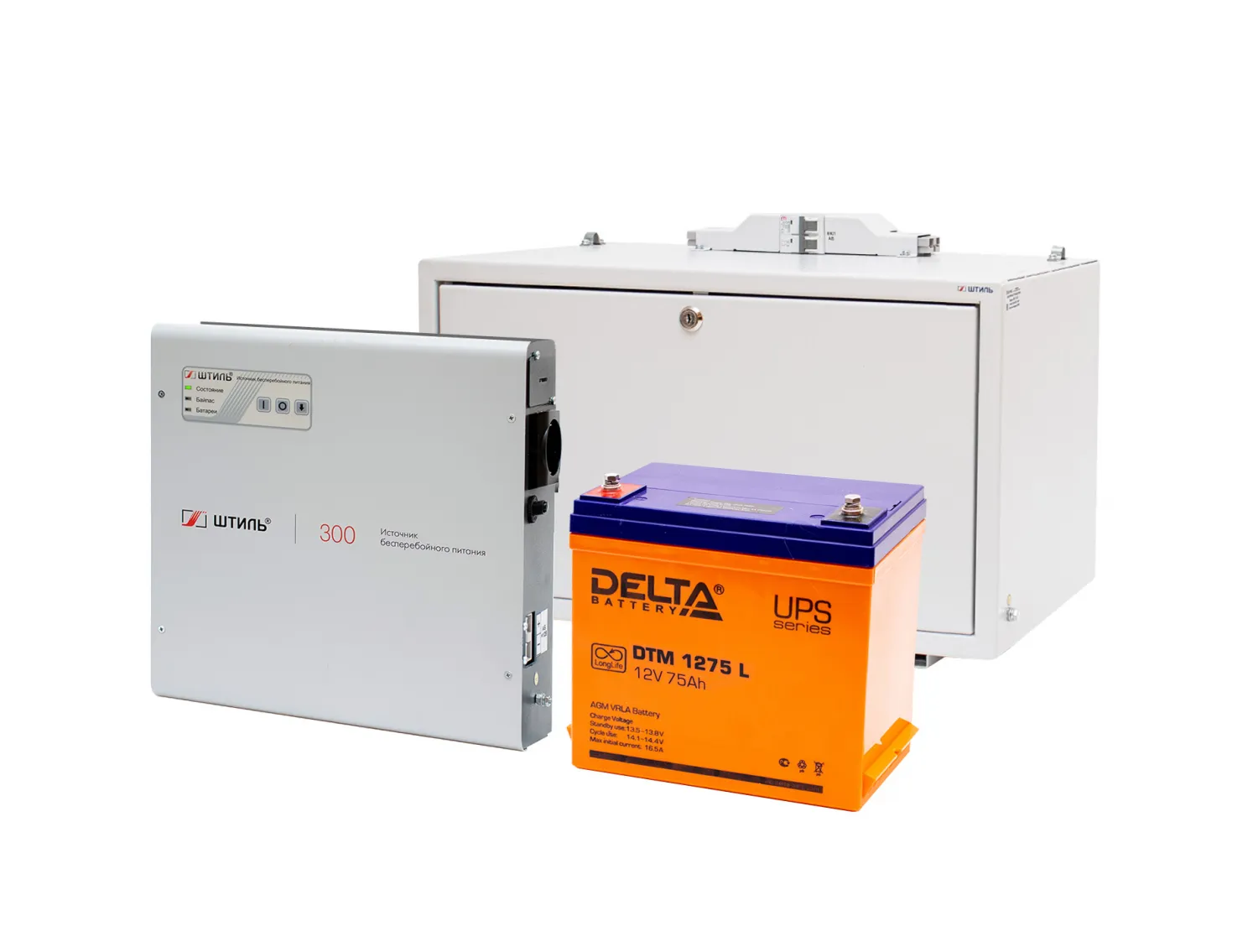

Система, состоящая из онлайн-ИБП SW300L и напольного батарейного стеллажа BS-12-1W с установленной аккумуляторной батареей ёмкостью 75 А·ч, гарантирует непрерывность питания ответственной нагрузки с выходной мощностью 300 ВА (активная составляющая — 225 Вт). При загрузке 80% от номинальной продолжительность работы от батареи достигает 2 часов 50 минут; для других уровней нагрузки детальные значения приведены в таблице времени автономии. Комплект востребован для газовых котлов с циркуляционными насосами, систем водоподготовки, камер видеонаблюдения, телевизоров и сетевых маршрутизаторов. Помимо резервирования, устройство обеспечивает фильтрацию сетевых помех и защиту от скачков напряжения.

Усовершенствованная схема коррекции коэффициента мощности гарантирует стабильную работу ИБП в паре с генераторными установками.

Установка и подключение

Корпус ИБП рассчитан на настенный монтаж на вертикальной поверхности, выдерживающей нагрузку до 4 кг; батарейный стеллаж размещается на горизонтальной плоскости. Установка аккумулятора в стеллаж выполняется по прилагаемой инструкции: перед началом работ автоматический выключатель стеллажа должен быть переведён в положение «OFF», а кабель подключения отсоединён от ИБП. Питание ИБП от сети осуществляется через штатный шнур с евровилкой. Стеллаж с батареей подключается к уже включённому источнику питания с помощью кабеля TD50A-TD50A. Подключение нагрузки производится в последнюю очередь. Все необходимые элементы для монтажа и коммутации входят в комплект поставки.

Управление и контроль

На фронтальной панели ИБП размещены три светодиодных сигнализатора: «Состояние» — информирует о нештатных ситуациях, «Байпас» — о работе через обводную цепь или в экономичном режиме, «Батарея» — о статусе аккумуляторного блока. Комбинация сигналов всех трёх индикаторов позволяет определить текущий режим функционирования. Клавиша «Смена режима» переключает режимы работы (основной, байпас, ECO), а при удержании в течение 3 секунд инициирует тестирование аккумулятора — 10-секундное принудительное питание нагрузки от батарей.

Защитные функции

Встроенные электронные цепи защиты срабатывают при коротком замыкании, длительной перегрузке и внутреннем перегреве; после устранения неисправности работа восстанавливается автоматически. Для подавления импульсных выбросов установлен варистор с порогами срабатывания 2 кВ (корпус-провод) и 1 кВ (провод-провод) с временем отклика 50 мкс. Входные высокочастотные фильтры ослабляют кондуктивные помехи в полосе 150 кГц – 30 МГц, а выходные цепи защищают нагрузку от синфазных и дифференциальных помех до 2,5 кГц. При внутренних сбоях нагрузка либо отключается, либо бесшовно переключается на сеть через встроенный байпас. Батарейный стеллаж BS-12-1W оборудован автоматическим выключателем 2Р С32, защищающим аккумуляторы от перегрузок и коротких замыканий в цепях постоянного тока.

Технические характеристики Комплект ИБП Штиль SW300L (300 ВА/225 Вт) c АБ на 2 ч 50 мин

Количество фаз: 1 фаза вход / 1 фаза выход
Мощность, ВА: 300
Мощность Вт: 225 Вт
Режимы работы: on-line, автономный, байпас, ECO
Топология: on-line (с двойным преобразованием)
Форм-фактор: настенный
Плавный пуск: да
Потребляемая мощность в режиме холостого хода, Вт: 16
Входной ток заряда: 1,9 А
Входной коэффициент мощности: 0,99
Диапазон частот: 45-65 Гц
Номинальная частота: 50 Гц
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -5, -10, -15, -20, -25 (значение по умолчанию: -15)
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +10)
Диапазон входного напряжения: 90-295 В
Рабочий диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Номинальное входное напряжение, В: 230
Совместимость с генератором: да
Тип входной сети: однофазная трехпроводная (L, N, PE)
Максимальный ток байпаса, А: 4,5
Крест-фактор: 3:1
Гармоническое искажение: < 2,5 при линейной нагрузке, < 4 при нелинейной нагрузке
Максимальный выходной ток, А: 1,2
Номинальная выходная частота, Гц: при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)
Номинальное выходное напряжение переменного тока, В: 230
Форма волны на выходе: Чистый синус
Стабилизация напряжения: ±2
Выходной коэффициент мощности: 0,75
Точность стабилизации выходной частоты (при работе от АБ), %: ±0,2
Перегрузочная способность: при работе в режиме on-line или от батарей: 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с при работе через байпас или в режиме ECO:200% – в течение 40 с
КПД: в режиме on-line: 91%,в автономном режиме: 82%,при работе через байпас или в режиме ECO: 99%
Время переключения в автономный режим из режима on-line, мс: 0
Время переключения в автономный режим из режима ECO, мс: 7
Тип батареи: внешние (опция),герметичные, необслуживаемые, свинцово-кислотные
Время автономной работы: (при 80% загрузке ИБП):2,5 ч
Защита АБ: встроенный автомат 2Р С32
Функционал управления АБ: защита от глубокого разряда (LVD), термокомпенсация заряда, 10-ти секундный тест АБ
Функция холодного старта: есть
Количество встроенных АБ 12В, шт.: 1
Номинальный ток заряда встроенного ЗУ, А: 6
Номинальное напряжение АБ, В: 12
Емкость одной 12-вольтовой АБ, Ач: 75
Защита от аварии в ИБП: электронная аварийная защита
Защита от «глубокого» разряда батарей: да
Электронный автоматический байпас: да
Перегрузка по выходу: электронная защита c автовосстановлением
Защита от перегрева: электронная защита c автовосстановлением
Защита от короткого замыкания: электронная защита c автовосстановлением
Защита от импульсных перенапряжений: варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Защита сети от высокочастотных помех: 150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью): до 2,5 кГц
Интерфейсы и управление: «Сухие» контакты, RS-232,mini-USB,Ethernet, RS-485, Датчик температуры: опция (требуется установка карты мониторинга,Функциональные клавиши: «Вкл», «Откл», «Смена режима»
Звуковой сигнал: автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
Входная сеть: сетевой кабель с евровилкой
Нагрузка (выходные разъёмы): EURO F-type с заземлением (1 шт.)
Тип разъема для подключения к ИБП: TD50A
Температура работы, °С: 0~40°C
Температура хранения: от -40 до +40
Охлаждение: конвекционное (безвентиляторное)
Допустимая влажность: от 0 до 80 (без конденсата)
Высота над уровнем моря: до 3000 м над уровнем моря
Степень защиты: IP20
Габариты без упаковки: 283х285х93 мм
Вес нетто: 43 кг
Габаритные размеры стеллажа ВхШхГ, мм: 337х436х224
