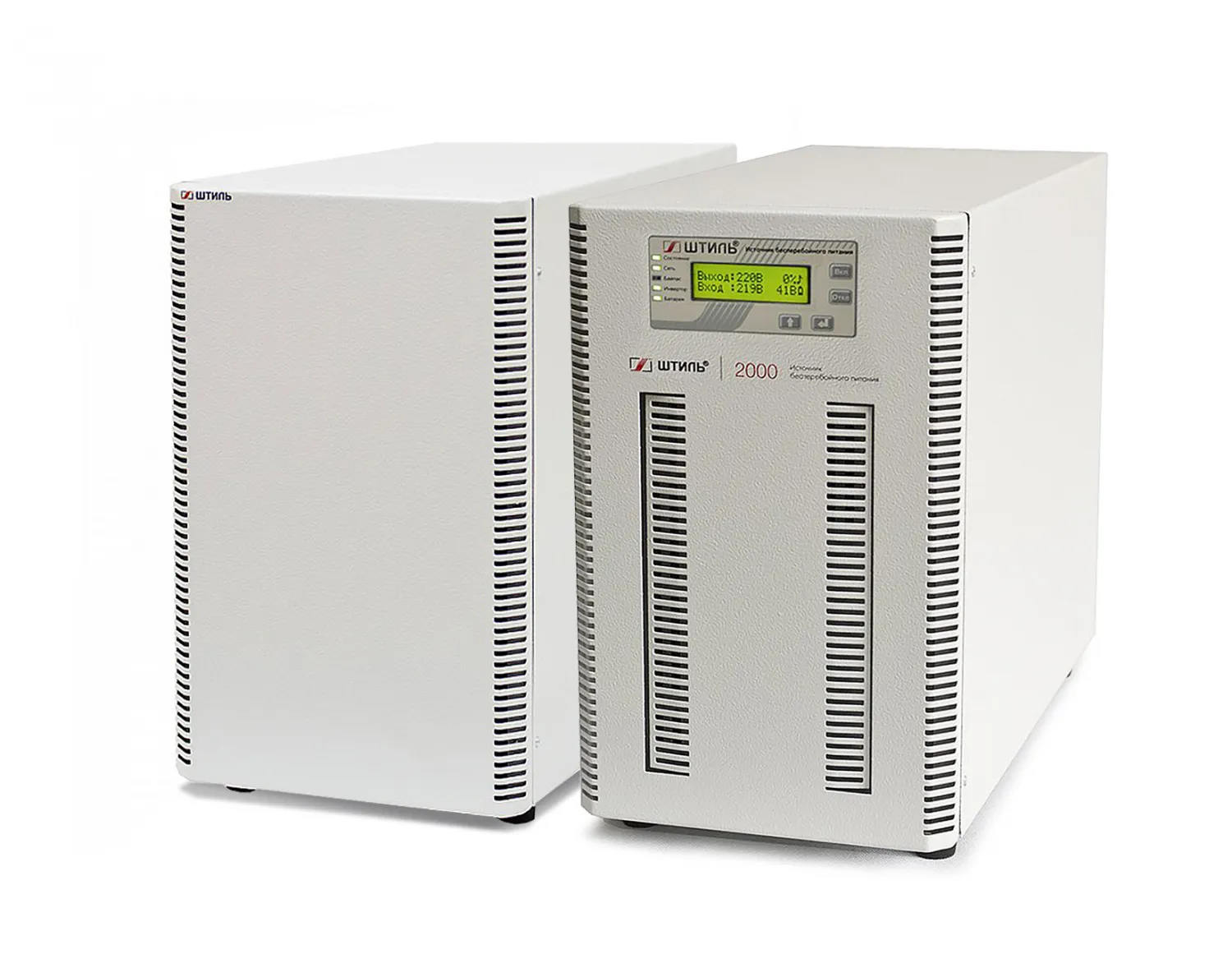

Комплект ИБП Штиль ST1102L (2 кВА / 1,8 кВт) c АБ на 20 мин

Технические характеристики Комплект ИБП Штиль ST1102L (2 кВА / 1,8 кВт) c АБ на 20 мин

Количество фаз

1 фаза вход / 1 фаза выход

Мощность, ВА

2000

Мощность Вт

1800

Режимы работы

on-line, автономный, байпас, ECO

Топология

on-line (с двойным преобразованием)

Форм-фактор

напольный

Плавный пуск

да

Потребляемая мощность в режиме холостого хода, Вт

40

Входной ток заряда

15 А

Входной коэффициент мощности

0,99

Диапазон частот

45-65 Гц

Номинальная частота

50 Гц

Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %

-5, -10, -15, -20, -25 (значение по умолчанию: -15)

Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %

+5, +10, +15, +20, +25 (значение по умолчанию: +10)

Диапазон входного напряжения

90-295 В

Рабочий диапазон входного напряжения, В

175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%

Номинальное входное напряжение, В

220

Совместимость с генератором

да

Тип входной сети

однофазная трехпроводная (L, N, PE)

Крест-фактор

3:1

Гармоническое искажение

< 2,5 при линейной нагрузке, < 4 при нелинейной нагрузке

Максимальный выходной ток, А

9

Номинальная выходная частота, Гц

при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга)

Номинальное выходное напряжение переменного тока, В

220

Форма волны на выходе

Чистая синусоидальная волна

Стабилизация напряжения

±2

Выходной коэффициент мощности

0,9

Точность стабилизации выходной частоты (при работе от АБ), %

±0,2

Перегрузочная способность

при работе в режиме on-line или от батарей: 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с при работе через байпас или в режиме ECO:200% – в течение 40 с

КПД

в режиме on-line: 95%,в автономном режиме: 86%,при работе через байпас или в режиме ECO: 99%

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс

7

Тип батареи

внешние (опция),герметичные, необслуживаемые, свинцово-кислотные

Время автономной работы

(при 80% загрузке ИБП): 20 мин,при 100% (50%) загрузке ИБП, мин:15 (37)

Функционал управления АБ

определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Функция холодного старта

есть

Время заряда встроенных АБ, ч

не более 8 (до 90% емкости)

Номинальный ток заряда встроенного ЗУ, А

4

Номинальное напряжение АБ, В

72

Защита от аварии в ИБП

электронная аварийная защита

Защита от «глубокого» разряда батарей

да

Электронный автоматический байпас

да

Перегрузка по выходу

электронная защита c автовосстановлением

Защита от перегрева

электронная защита c автовосстановлением

Защита от короткого замыкания

электронная защита c автовосстановлением

Защита от импульсных перенапряжений

варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)

Защита сети от высокочастотных помех

150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью)

до 2,5 кГц

Интерфейсы и управление

«Сухие» контакты, RS-232,mini-USB,USB,Ethernet, RS-485, Функциональные клавиши:управление отображаемым на ЖК-дисплее меню, настройка ИБП,Светодиодная индикация:состояние, сеть, байпас, инвертор, батареи

EPO

двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв.

Звуковой сигнал

автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

Входная сеть

IEC-320-C20

Нагрузка (выходные разъёмы)

IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.)

Температура работы, °С

от +5 до +40

Температура хранения

от -40 до +40

Охлаждение

принудительное (вентиляторное)

Допустимая влажность

от 0 до 80 (без конденсата)

Высота над уровнем моря

до 3000 м над уровнем моря

Степень защиты

IP20

Габариты без упаковки

ИБП – 346х210х443 Батареный модуль – 346х210х442

Габариты с упаковкой

ИБП – 395х260х505 Батарейный модуль – 395х260х505

Вес нетто

ИБП – 14 Батарейный модуль – 48
